Conettere e primo taglio con la scheda wifi
Le macchine CostyCNC con scheda Wi-Fi di recente produzione hanno pochi video tutorial.
Video youtube
Guarda gli ultimi video sul mio canale YouTube per scoprire le novità sulle CostyCNC con scheda Wi-Fi.
Playlist costycnc wifi In questa playlist troverai alcuni esperimenti che ho fatto con la scheda Makerbase Wi-Fi.
Per qualsiasi domanda, contattami su WhatsApp al numero 3804676700.
Attenzione
Premesso che ho modificato la macchina molte volte nel tempo, presento qui la macchina che ho costruito all'inizio del 2024.
Più sotto è presente la macchina che costruivo tempo fa, che è simile al 90% con la macchina attuale, ma potrebbe essere utile ai vecchi utenti che possiedono quella macchina.
Smontaggio
Sono sicuro che hai fretta di montare la macchina CostyCNC... però se guardi questo video di come smonto la macchina e trascino i segni rossi e neri, sarà sicuramente un reale aiuto per capire come montare la macchina.
Parte 1 Montare macchina
Parte2 Montare grilla
Parte3 -Scheda
Parte4 -Fili
Parte5 -Prova filo caldo
Parte6 -Connect and turn motor
COSTYCNC MINI
Youtube montaggio costycnc mini
Costycnc Mini è una piccola macchina CNC portatile e conveniente progettata per il taglio del polistirolo.
È facile da usare e può essere controllata da un computer o uno smartphone. La macchina è anche compatibile con una varietà di programmi software, tra cui Inkscape.
Ecco alcune delle caratteristiche della Costycnc Mini:
Piccola e portatile: la macchina è lunga solo 40 cm e larga 15 cm, il che la rende facile da riporre e trasportare.
Conveniente: la macchina è molto conveniente, rendendola un'ottima opzione per hobbisti e piccole imprese.
Facile da usare: la macchina è facile da usare anche per le persone senza esperienza CNC.
Compatibile con una varietà di programmi software: la macchina è compatibile con una varietà di programmi software, il che rende facile creare e inviare file di taglio.
Se stai cercando una piccola macchina CNC portatile e conveniente per il taglio del polistirolo, allora Costycnc Mini è un'ottima opzione.
ATTENZIONE! Costycnc mini ha motori stepper 28byj-48. Clicca QUI per dettagli.
Ecco alcuni dei vantaggi dell'utilizzo di Costycnc Mini:
Puoi creare forme e design personalizzati in polistirolo.
Puoi utilizzare la macchina per creare prototipi per prodotti o progetti.
Puoi utilizzare la macchina per creare decorazioni o segnaletica.
Puoi utilizzare la macchina per creare materiali educativi o di formazione.
Se sei interessato a saperne di più su Costycnc Mini, puoi visitare il sito web di Costycnc o contattare direttamente l'azienda.
Official site Image to gcode Imagini da tagliare Alcune creazioni
Installare driver (per i computer con win10 o superiori ,non serve installare dirver!)
https://costycnc.it/ch341.zip
Presentazione
Essempio con microsoft paint
Semplici essempi con costycnc editor

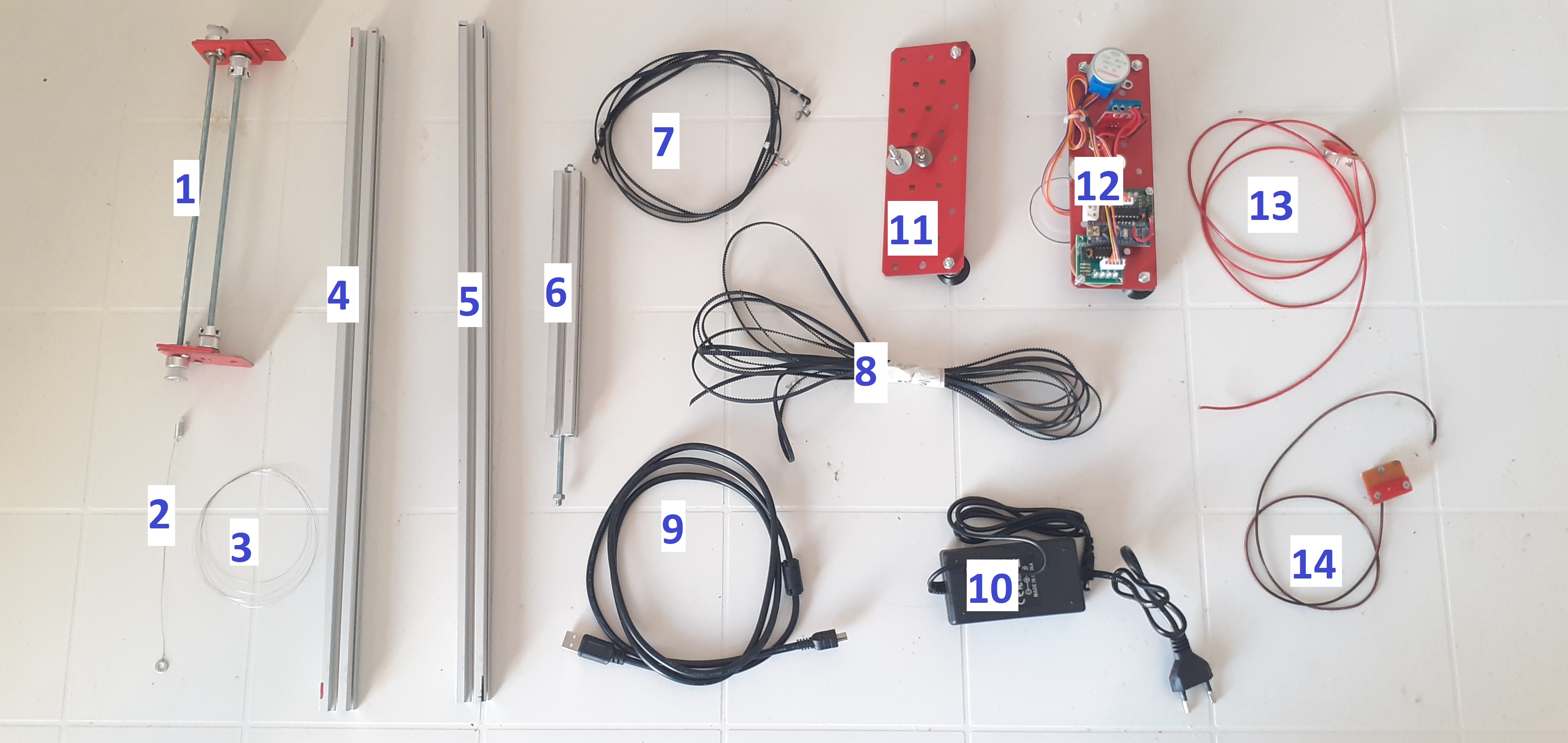

COSTYCNC MINI
1-parte superiore con ruote dentate
2-filo caldo tagliente(15cm)
3-filo caldo nichrome riserva(2 metri)
4-piede
5-piede
6-parte superiore profilo aluminio
7-cinghia per asse verticale(2 pezzi)
8-cinghia per asse longa (5metri)
9-cavo mini usb
10-trasformatore 12volt 3 amper
11-piede senza motori
12-piede con motori
13-scivolo con filo longo
14-scivolo con filo corto

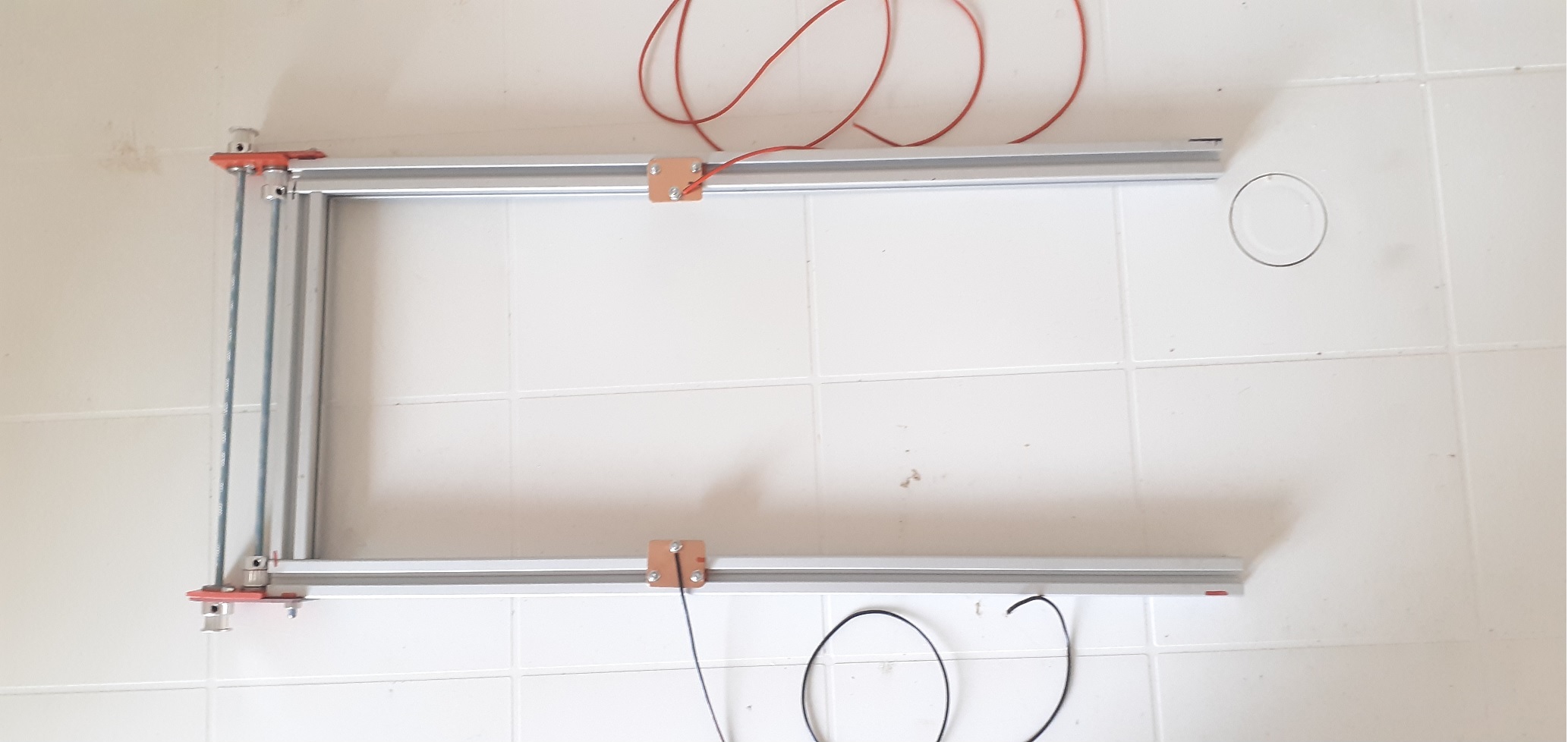

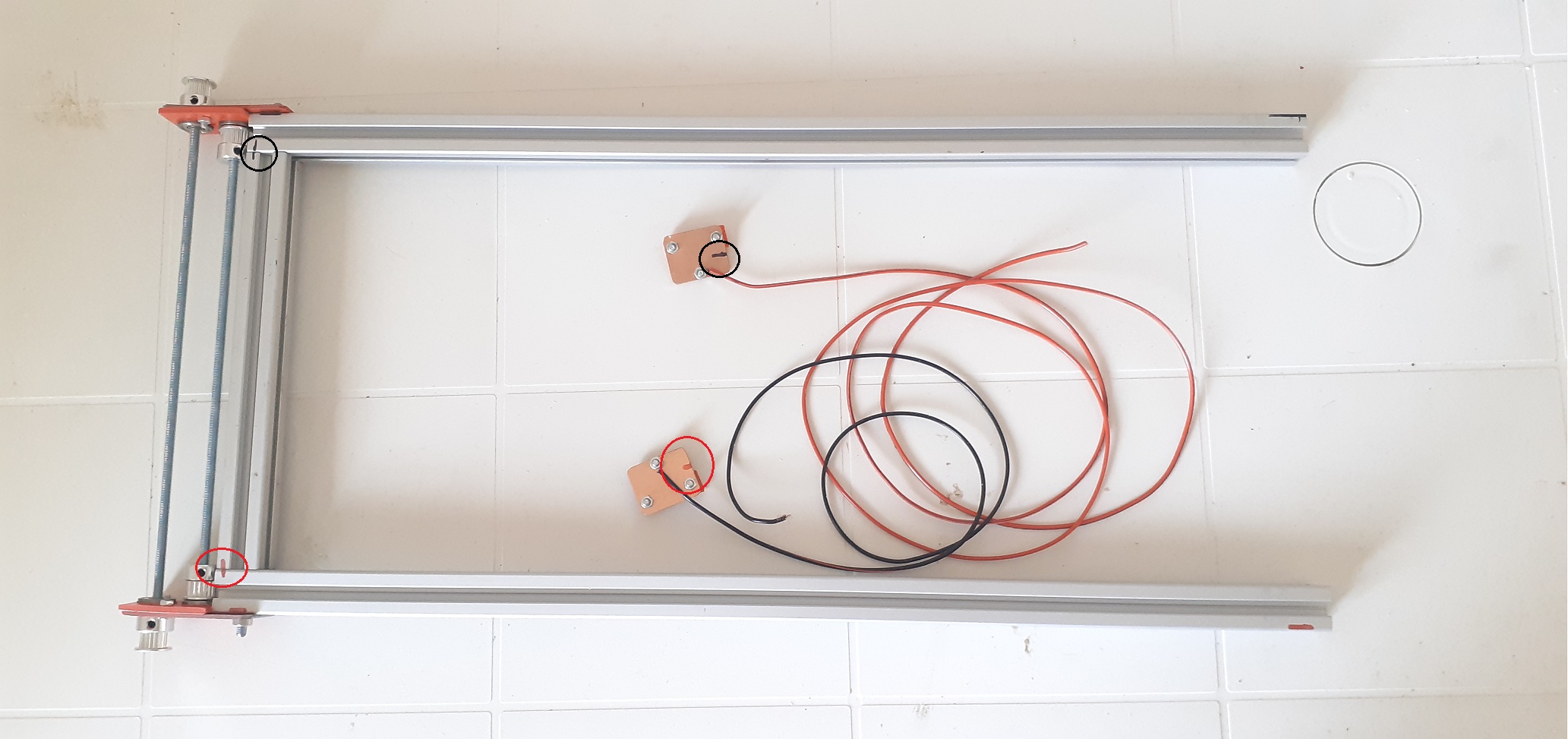

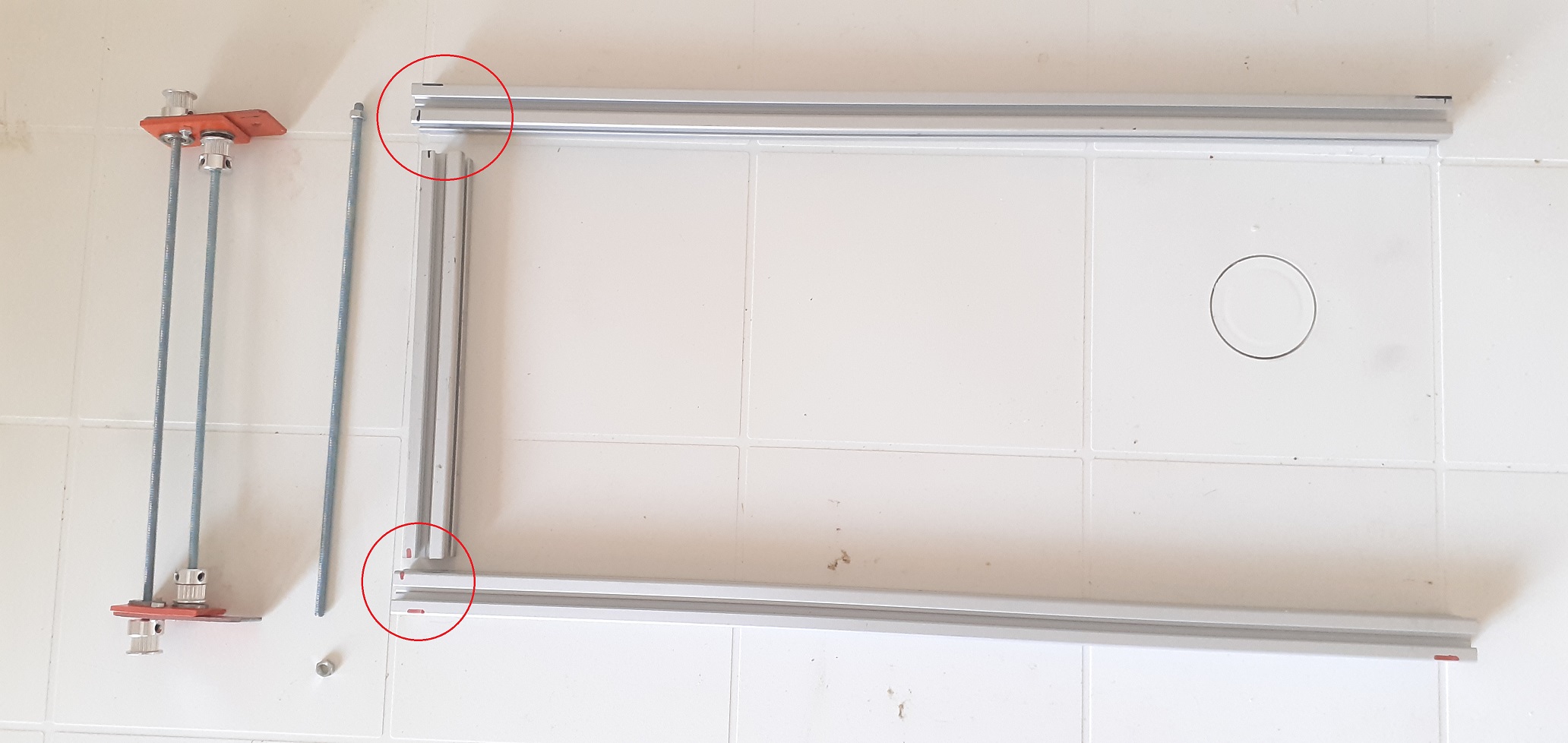

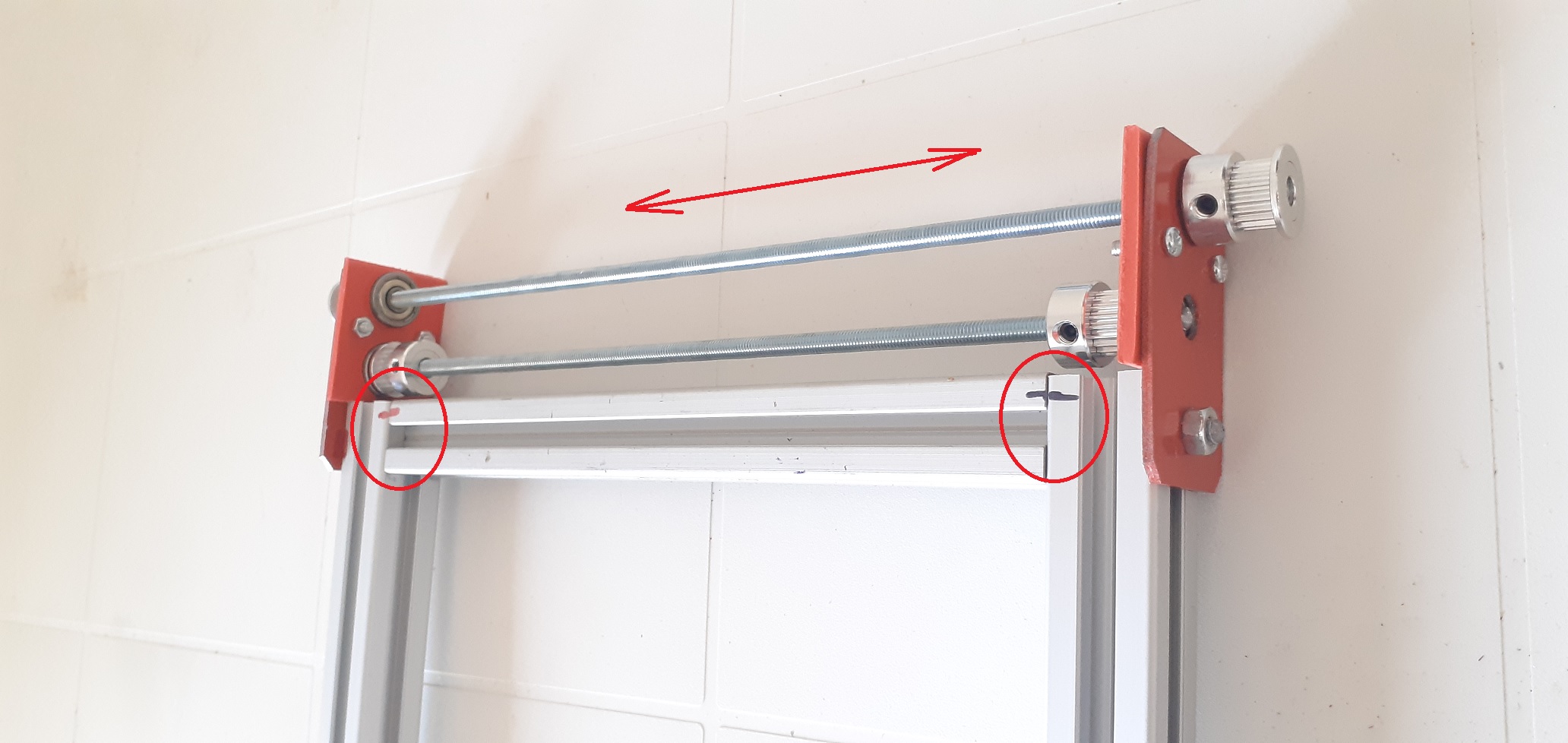

Montare pezzi 1-4-5-6 insieme... Assicurati che i segni colorati corispondono come in immagine!!! ( Clicca immagine per ingrandire)

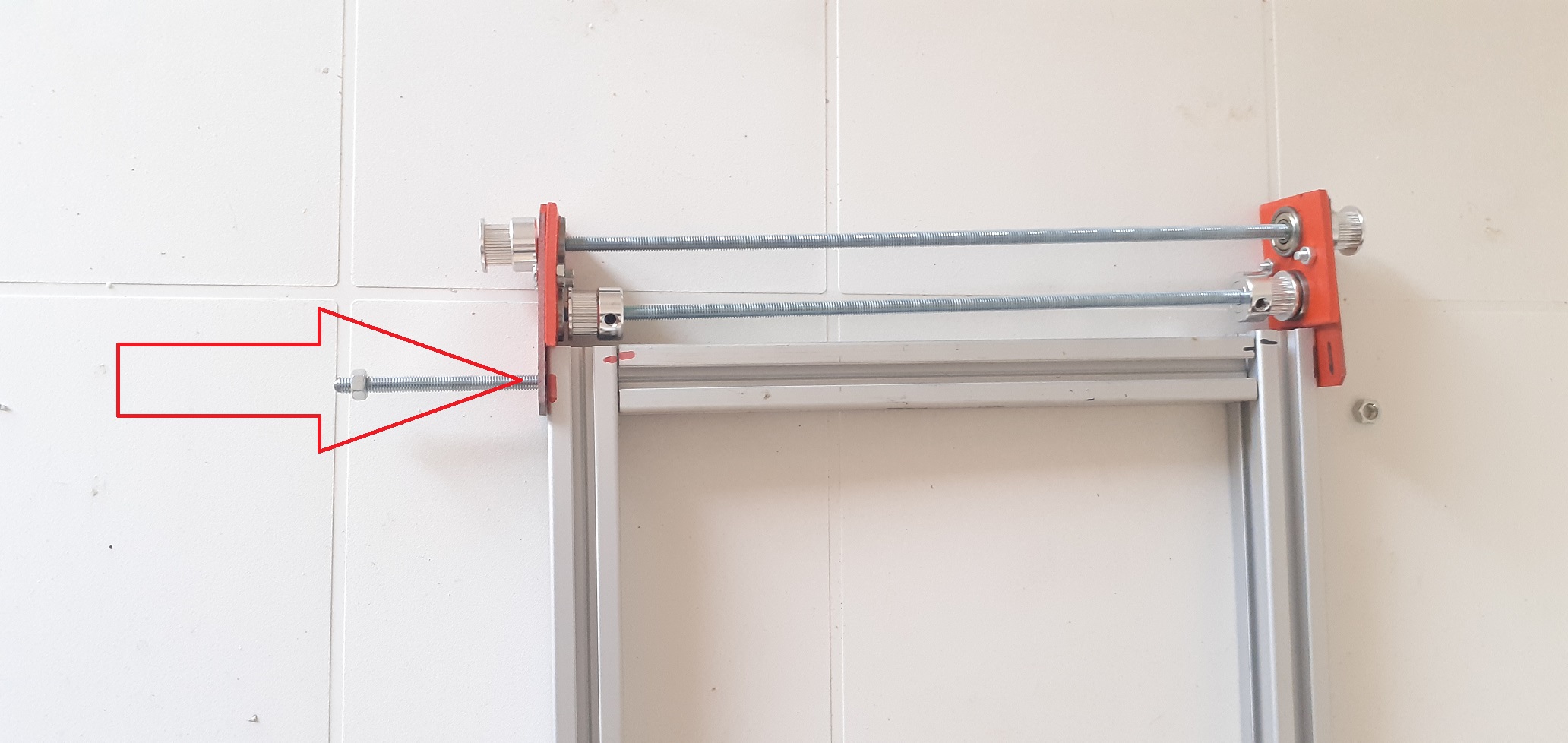

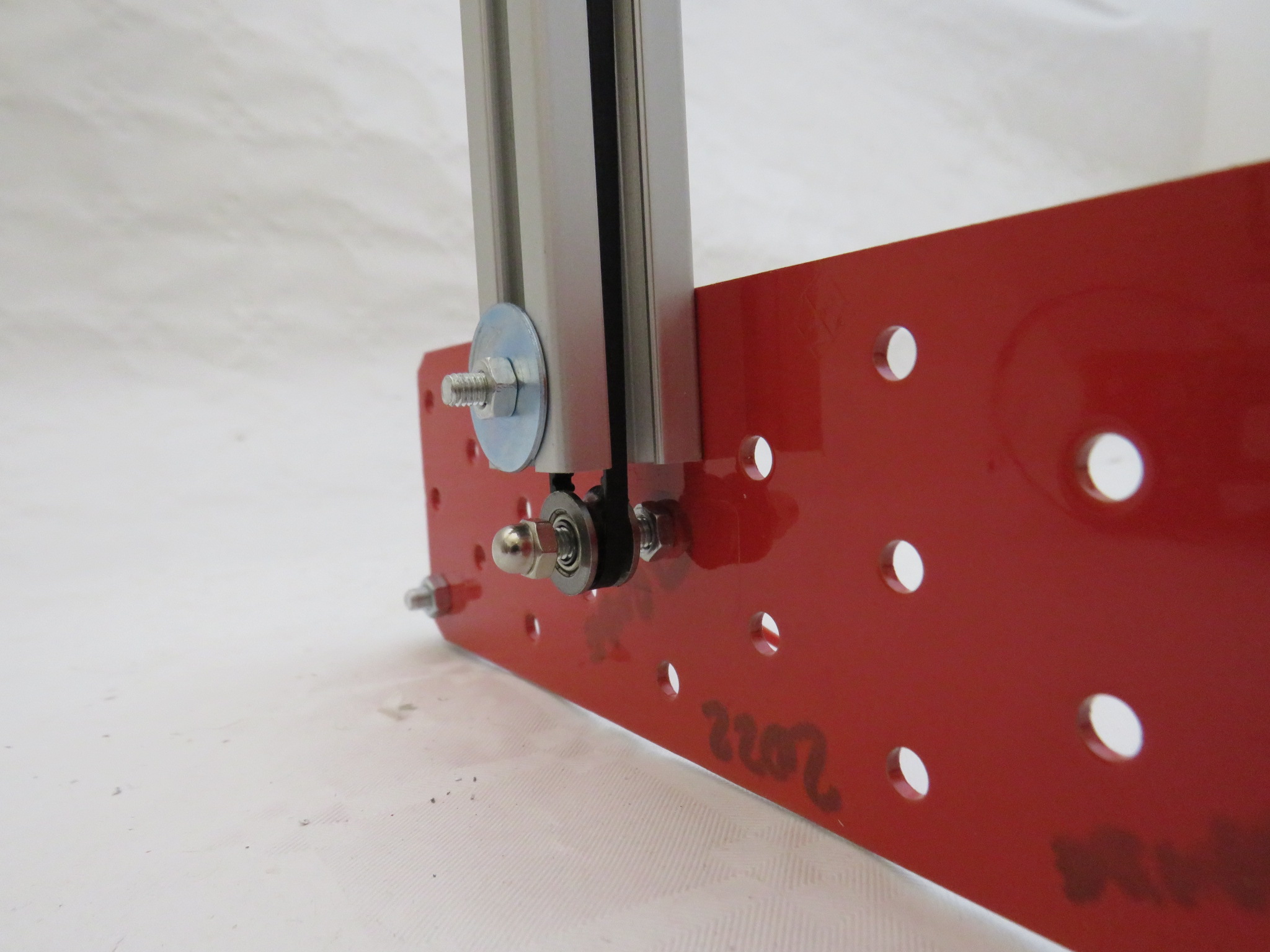

Inserisci bara filetata e conclude con inserire il dado e stringere abbastanza bene , non troppo per non rovinare filetto!
Primo passo concluso!Assicurati che i angrenaggi con le teste dentate ruota facile e hanno un piccolo spazzio di qualche mm !!!Se le ruote dentate non girano facilmente ... il cnc puo tagliare male o bloccarsi!
Prepara pezzi 13-14 (scivoli).Deve essere da stesso colore con i piedi . Se non ha segni ... il filo corto viene da parte con motori e il filo longo da parte oposta di motori!
I scivoli saranno inseriti come in immagine.Attenzione a segni colorati ... non mescolate i colori... i colori da parte sinistra non deve essere uguali con la parte destra!!!
Secondo passo concluso! Il cnc deve essere come in immagine fino a questo punto.Terzo passo e montare i piedi!!!

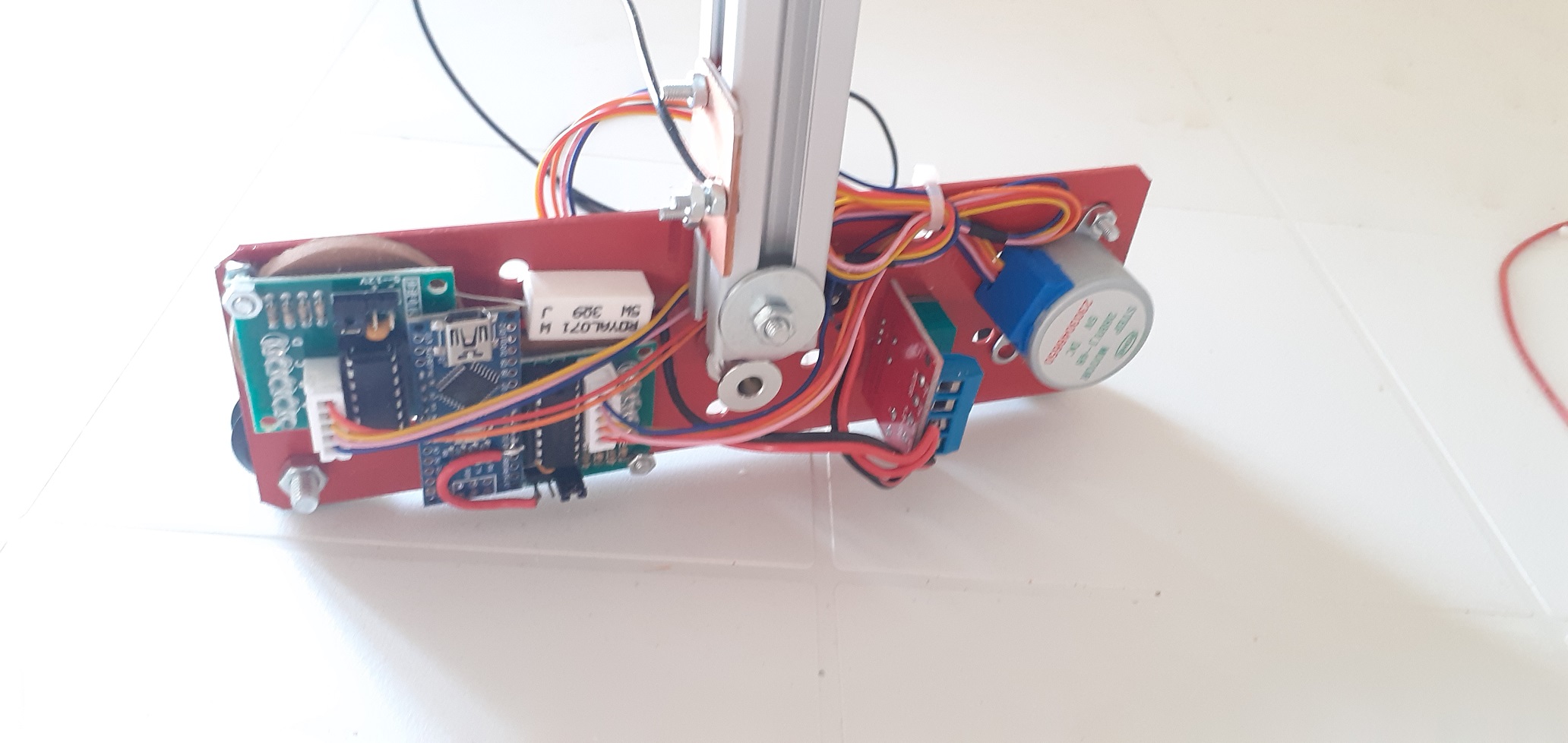

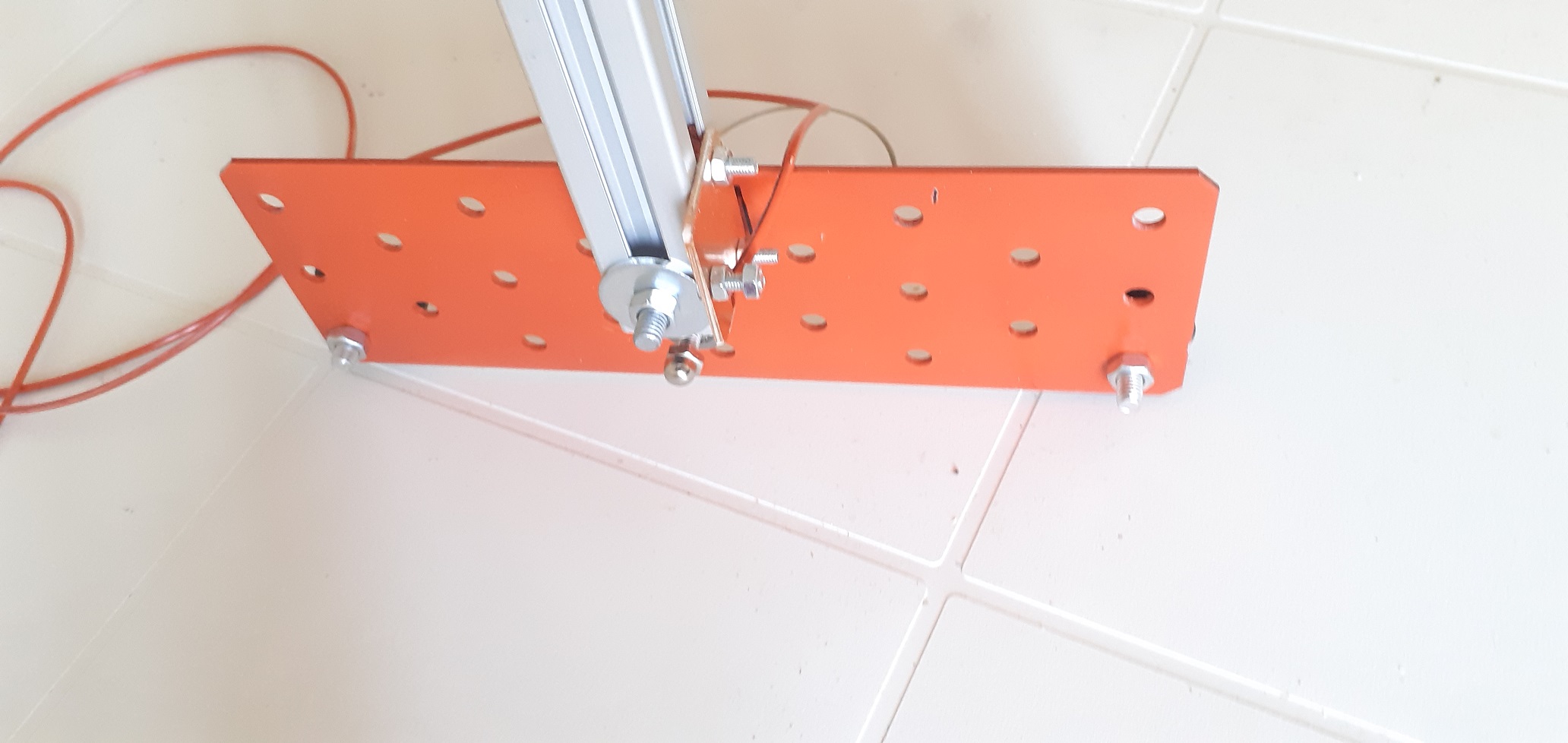

Montare piedi

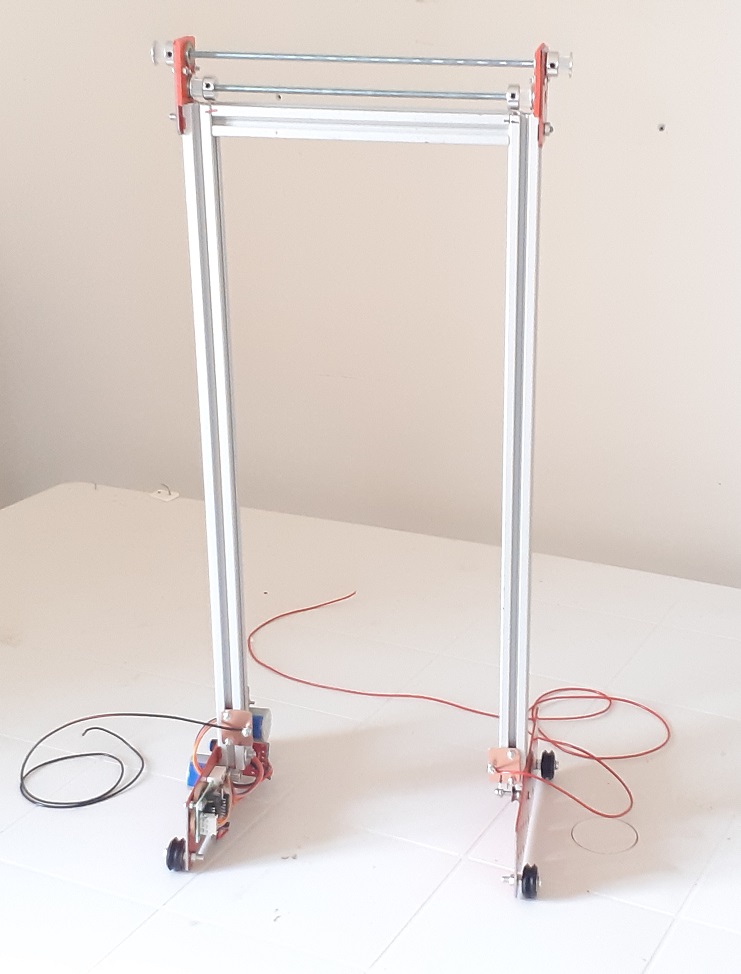

Machina montata con piedi

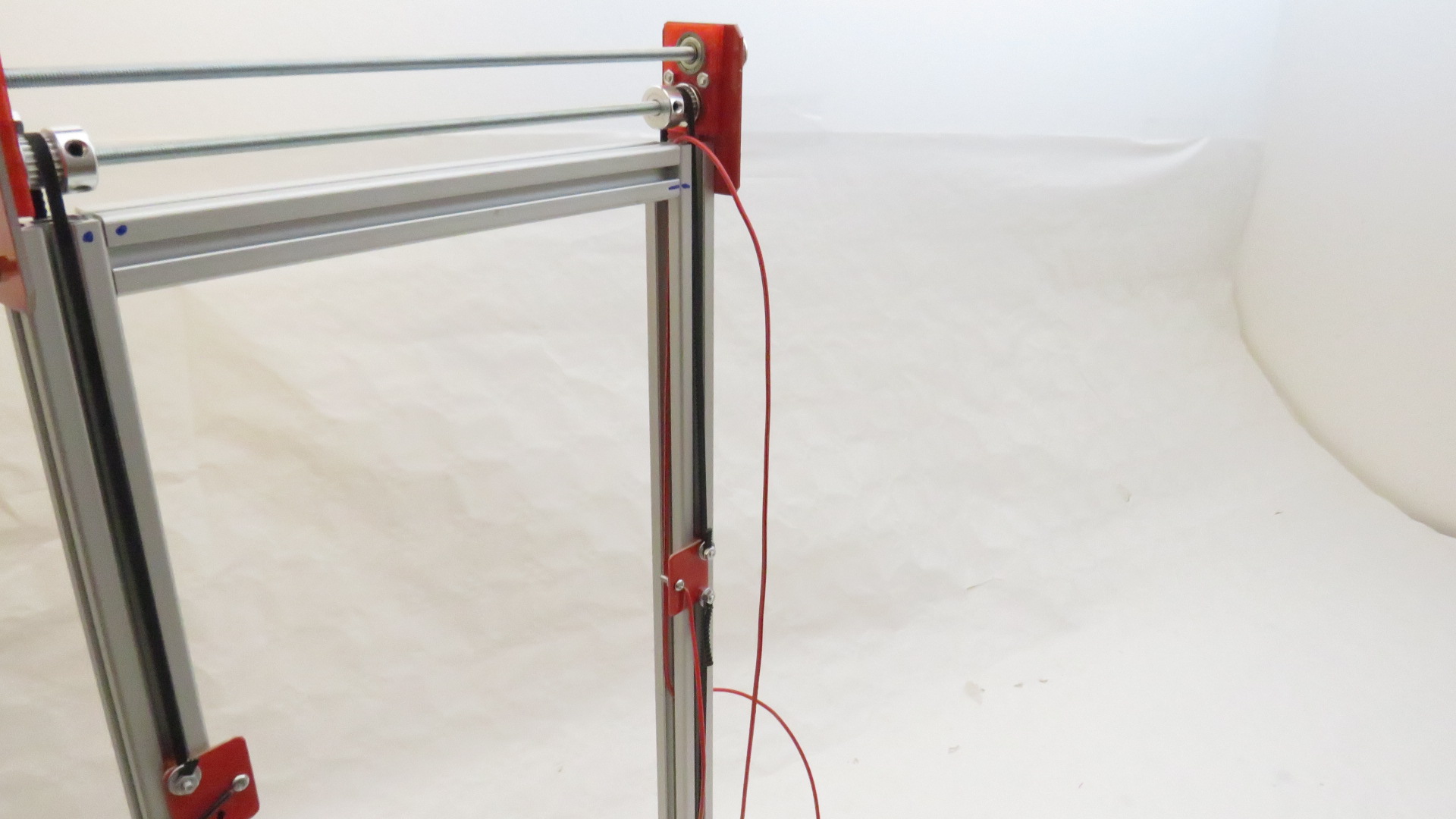

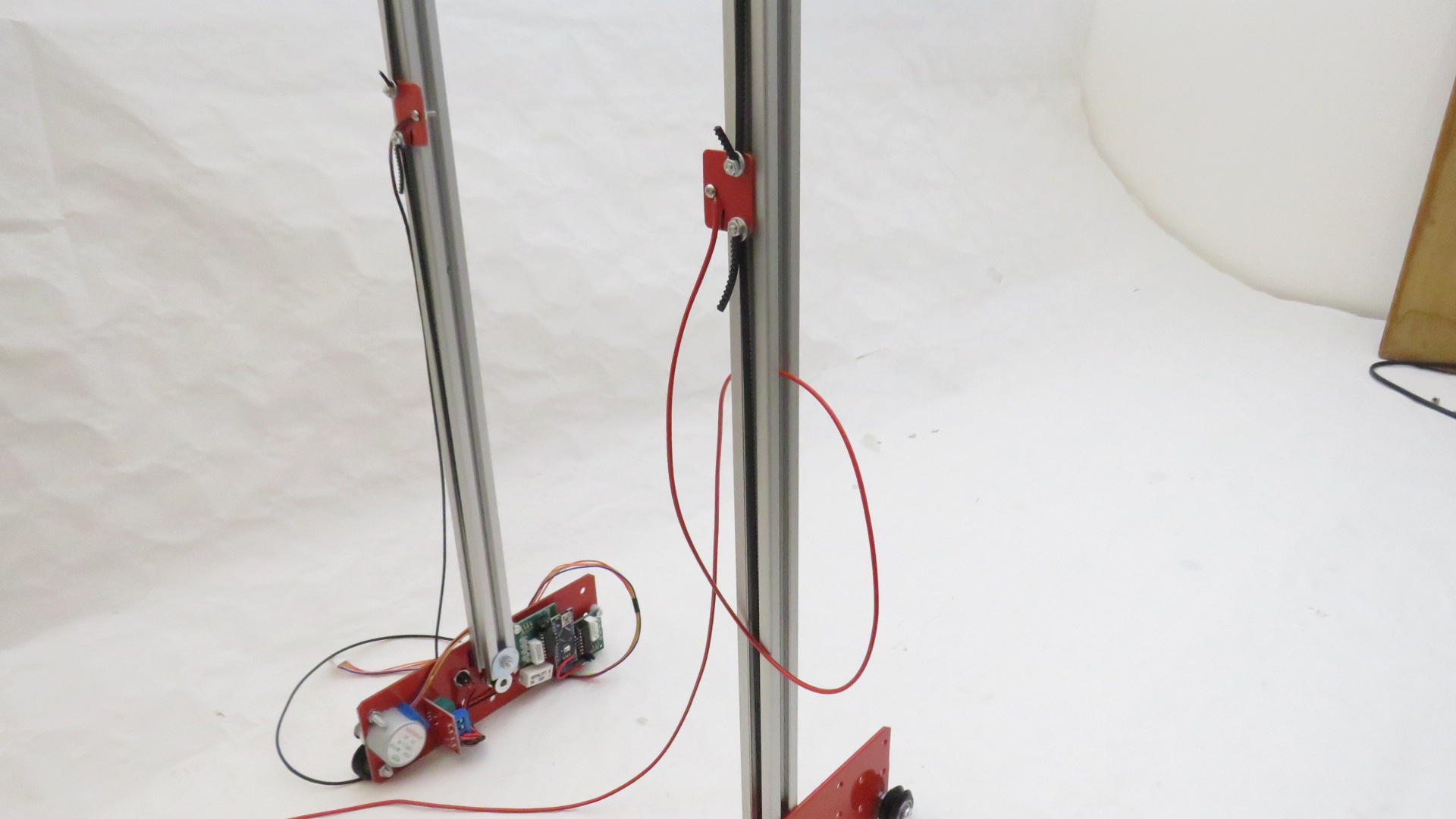

9 Filo caldo

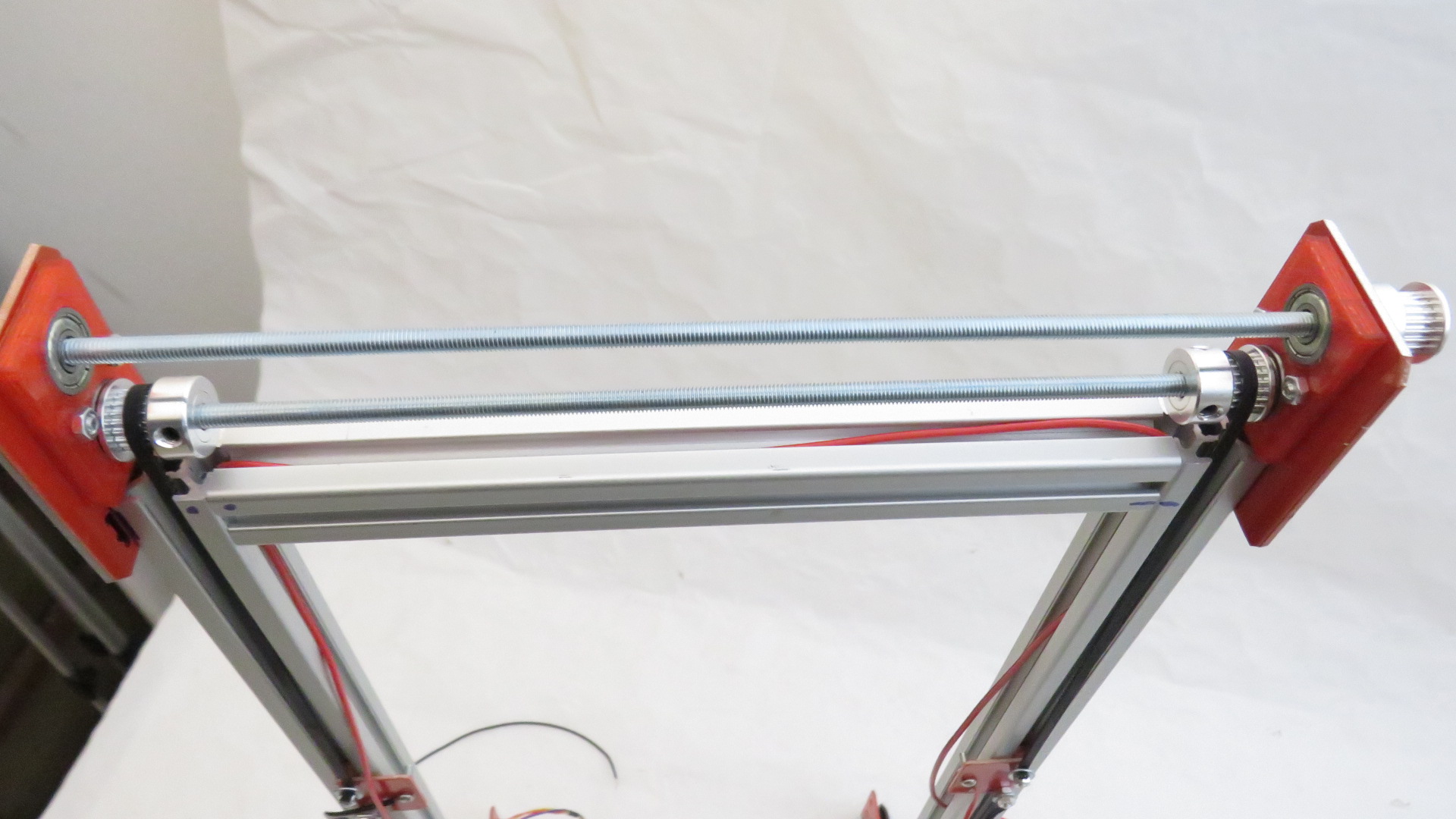

10 Filo caldo
11 Filo caldo

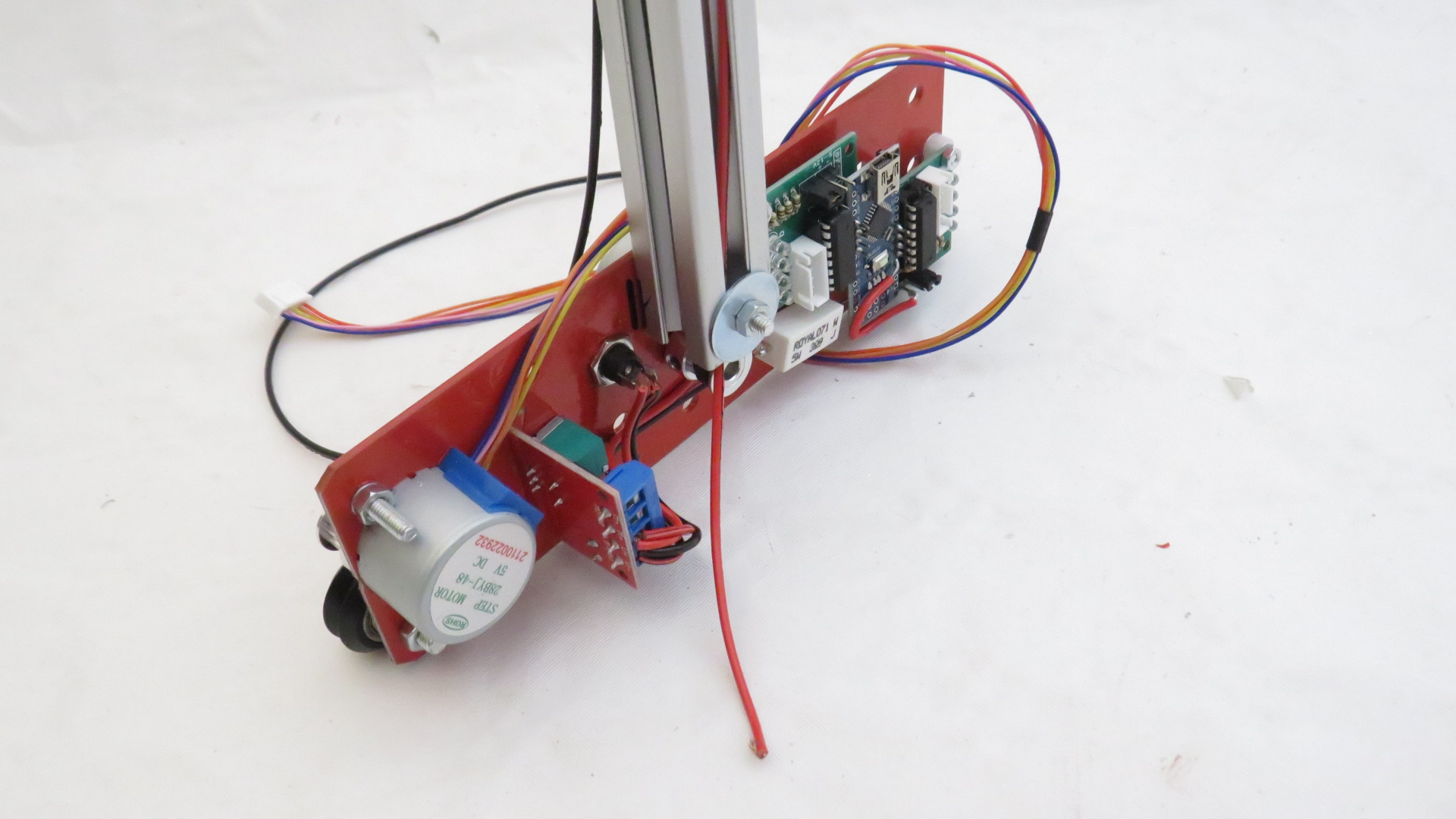

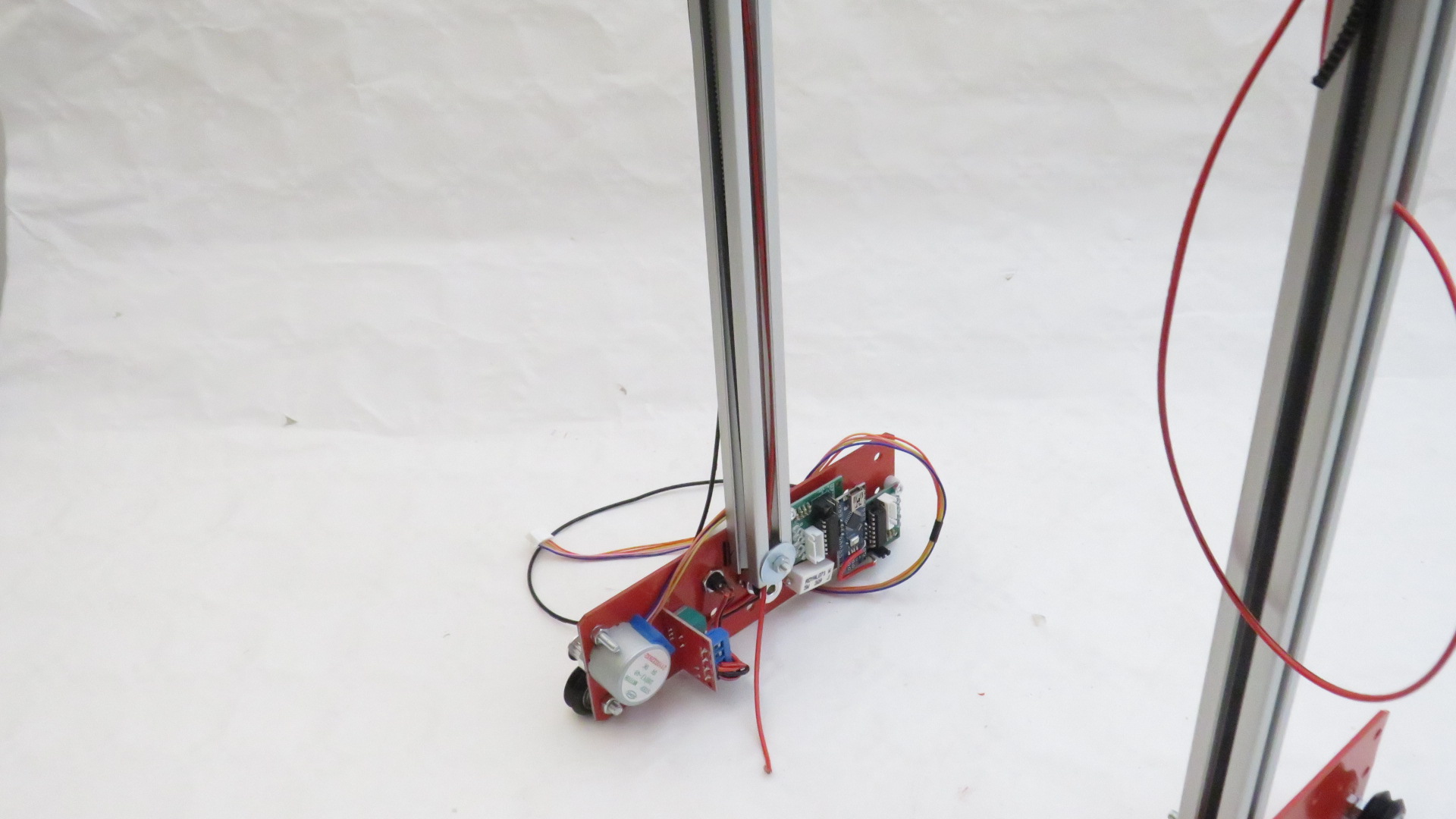

12 Filo caldo
13 Filo caldo

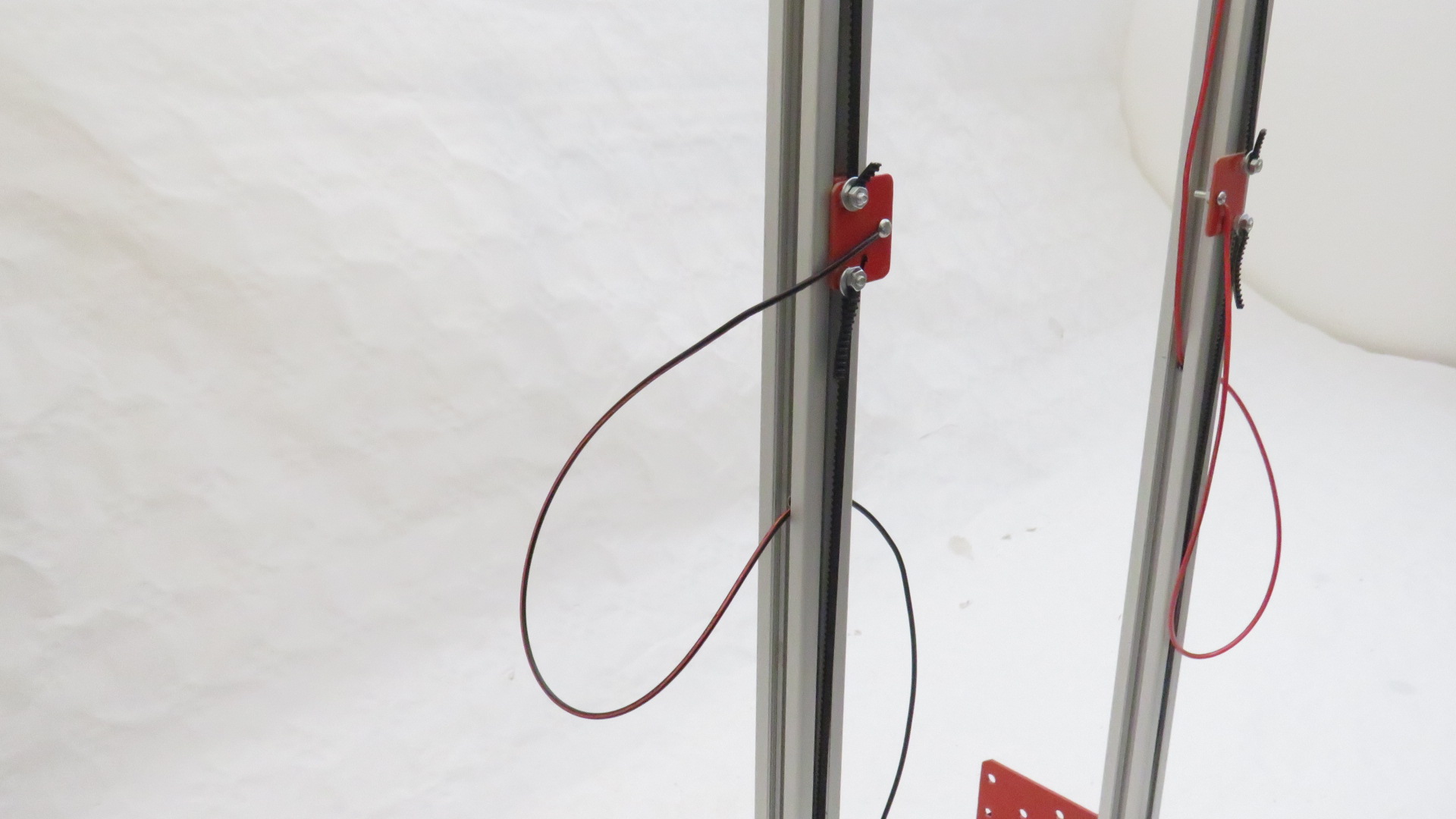

14 Filo caldo
15 Filo caldo

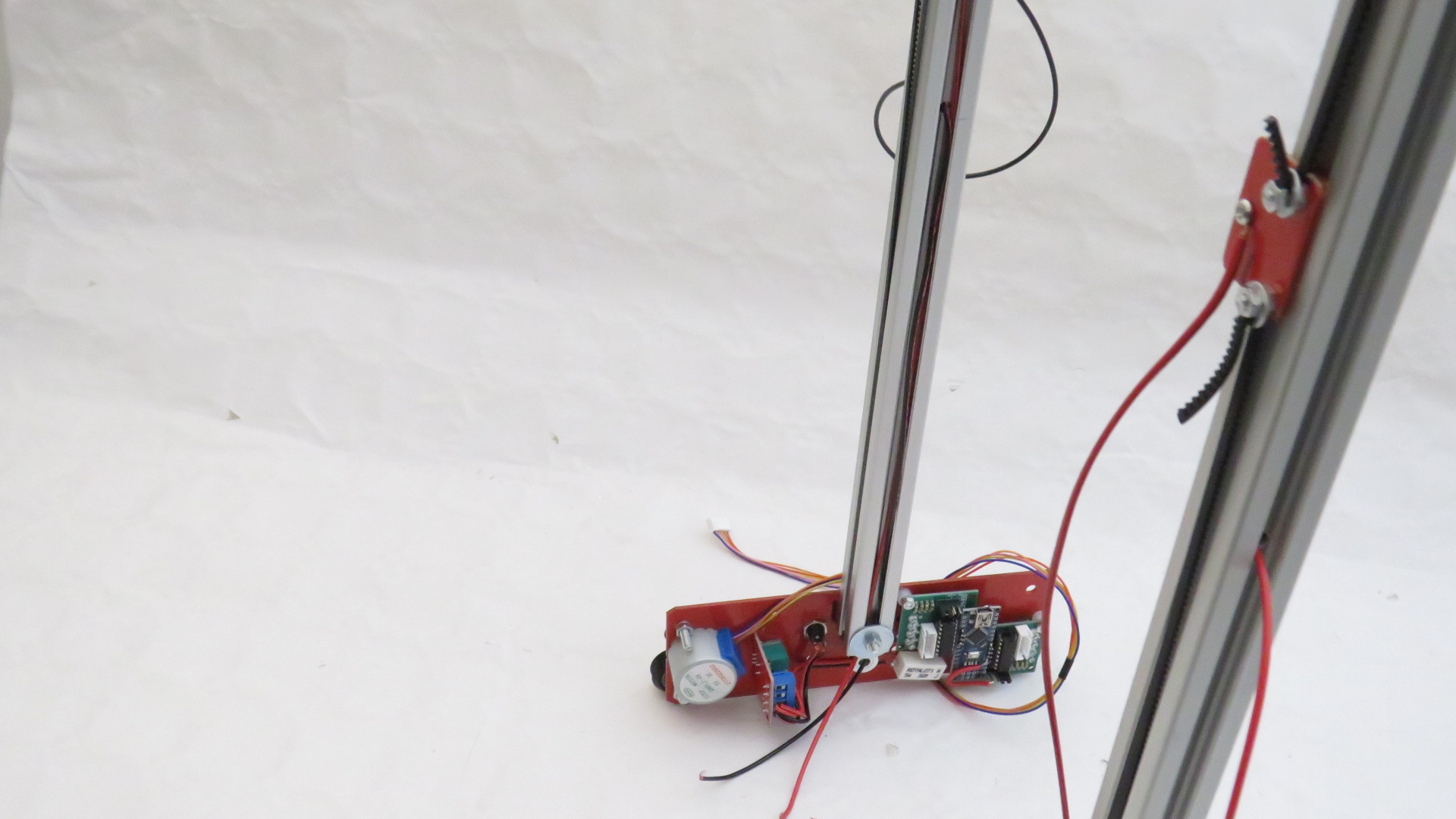

16 Filo caldo

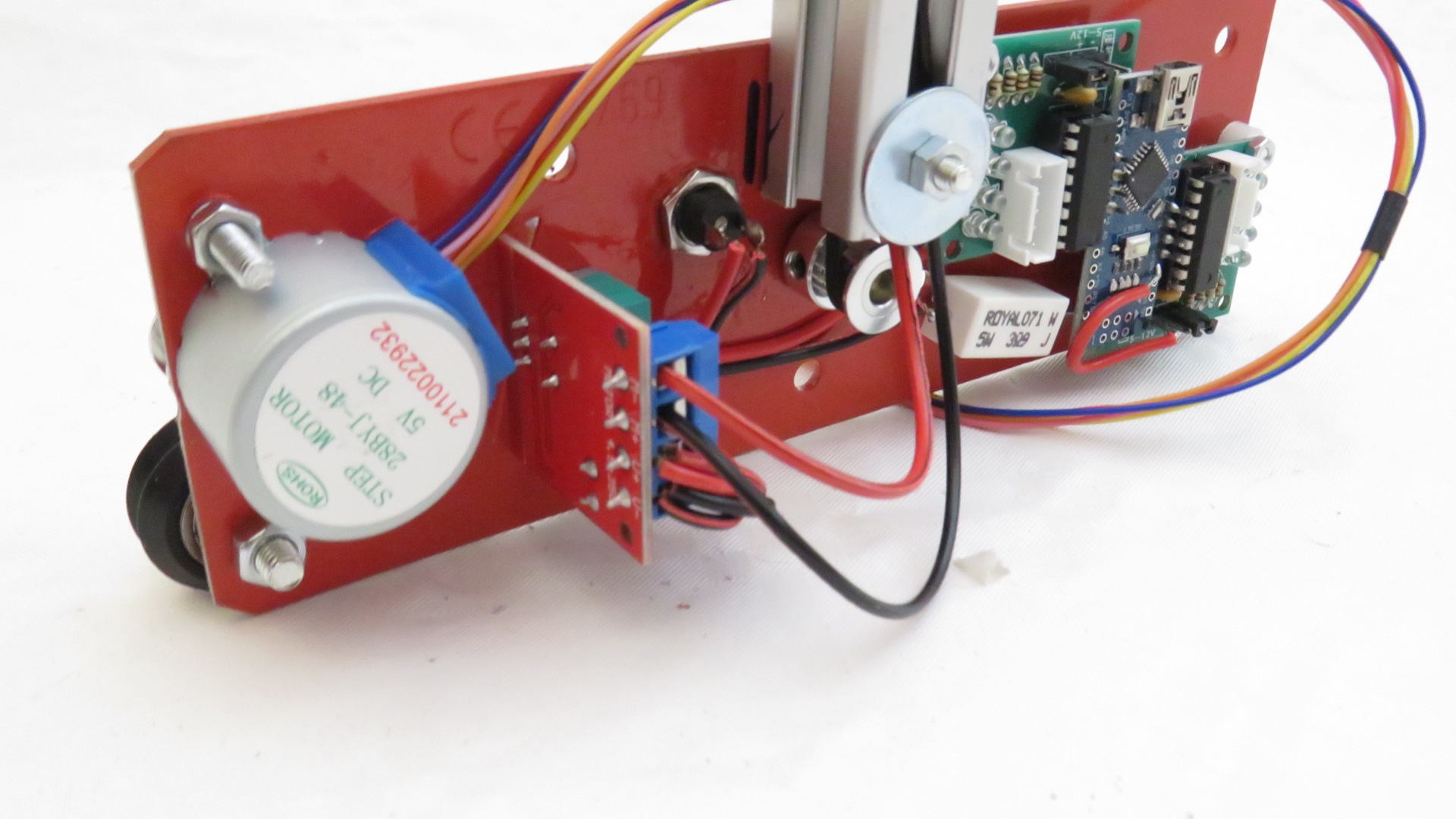

17 Filo caldo

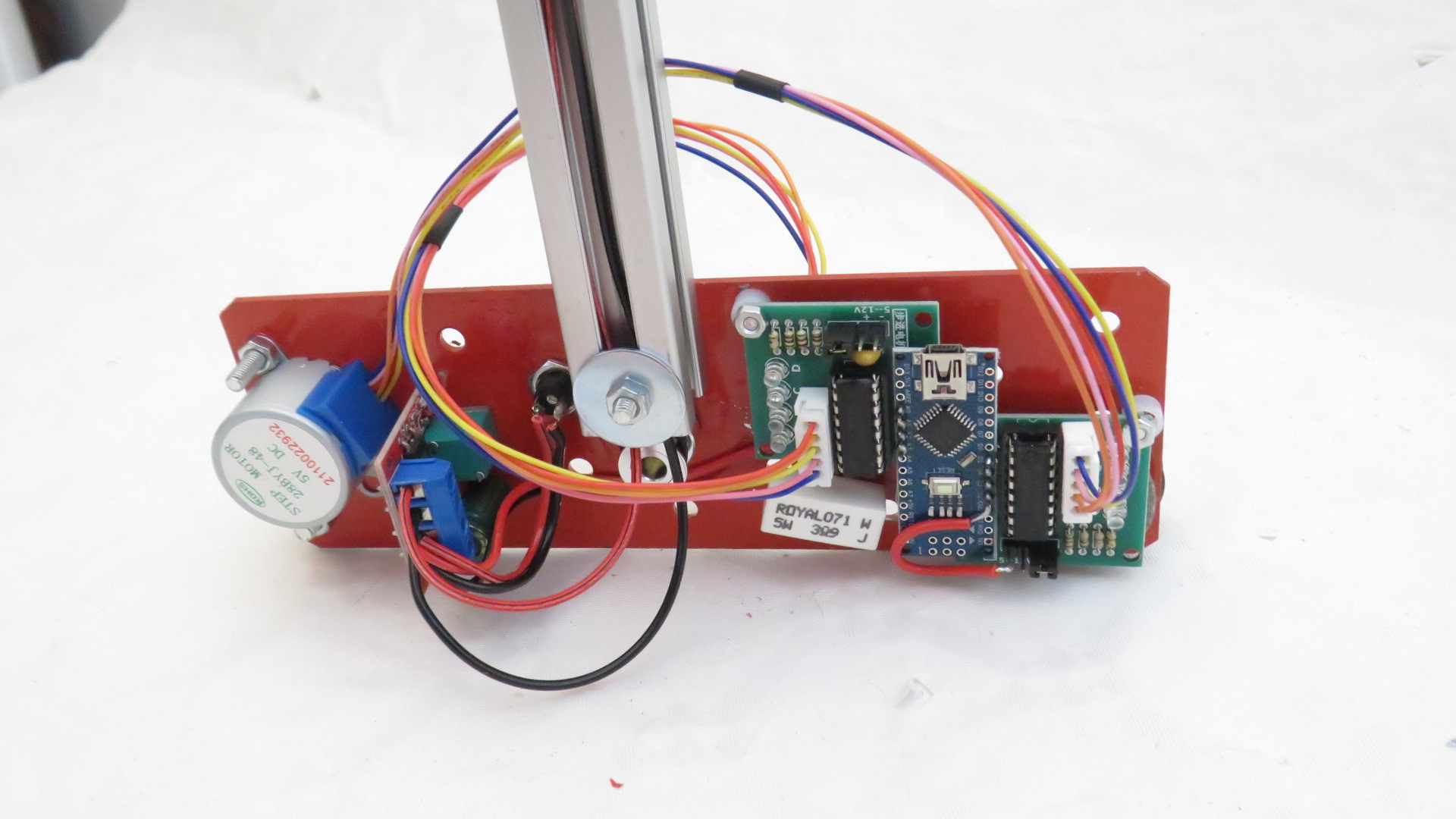

18 Conettore motori

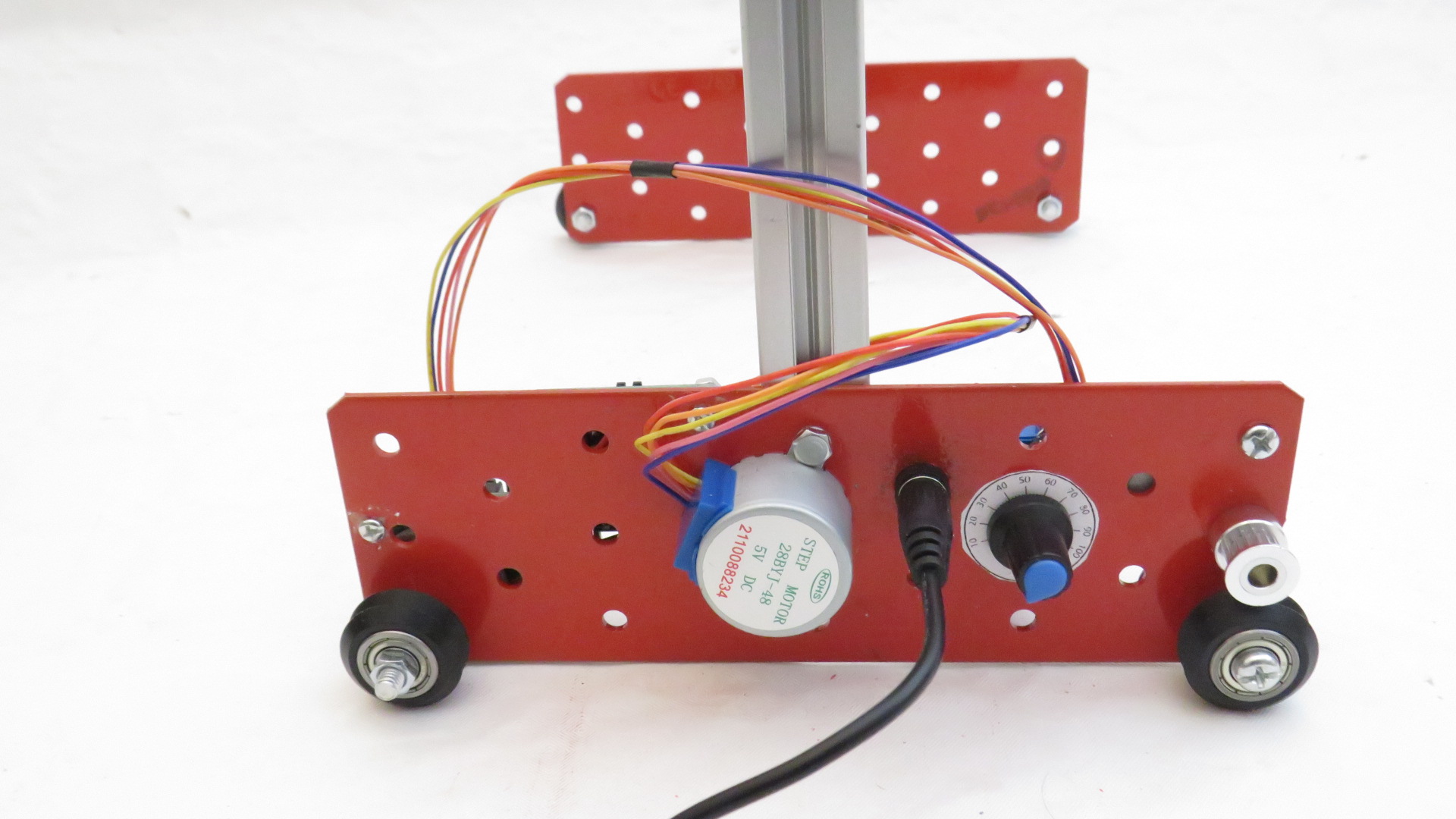

19 Inserire alimentatore

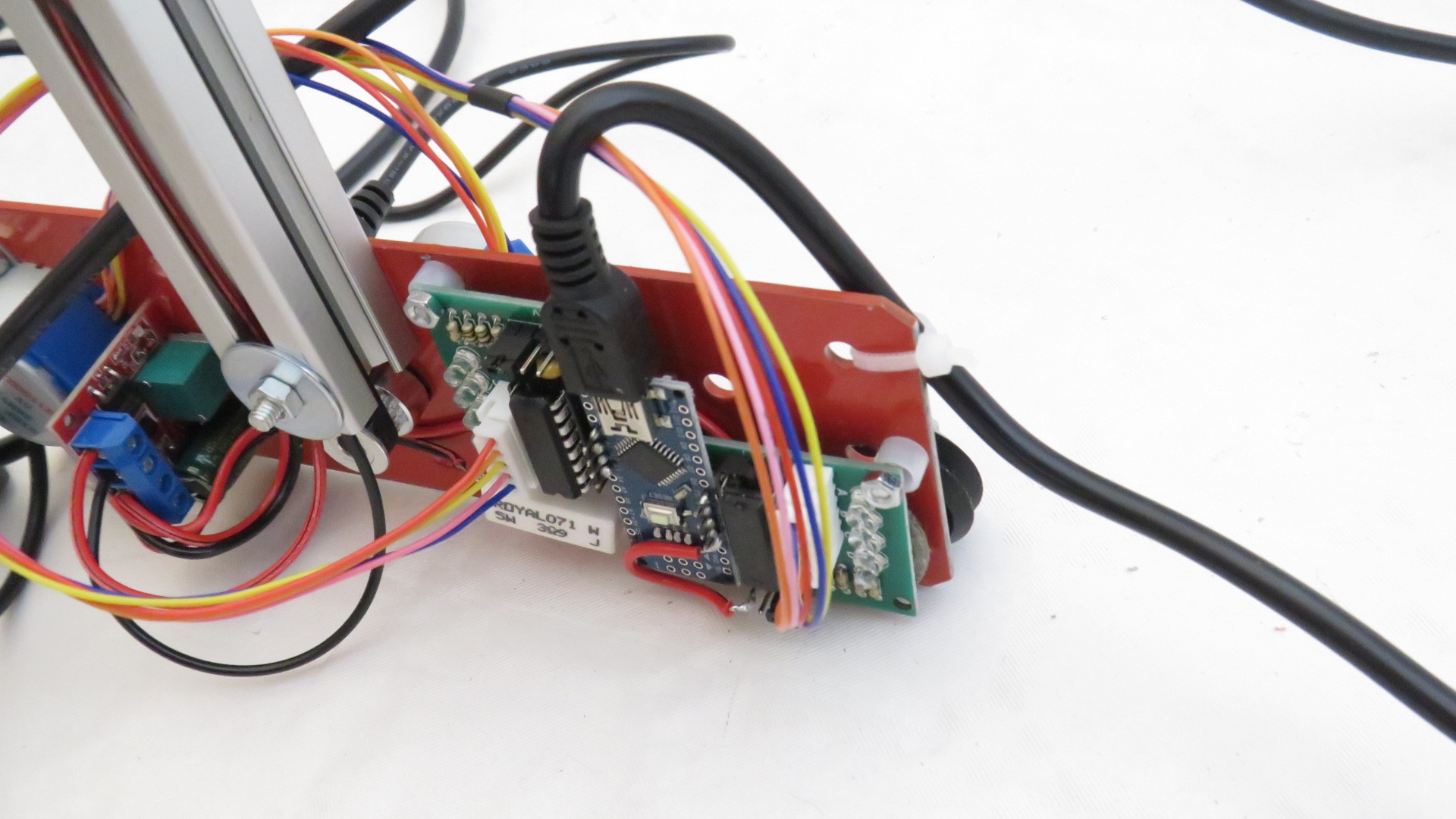

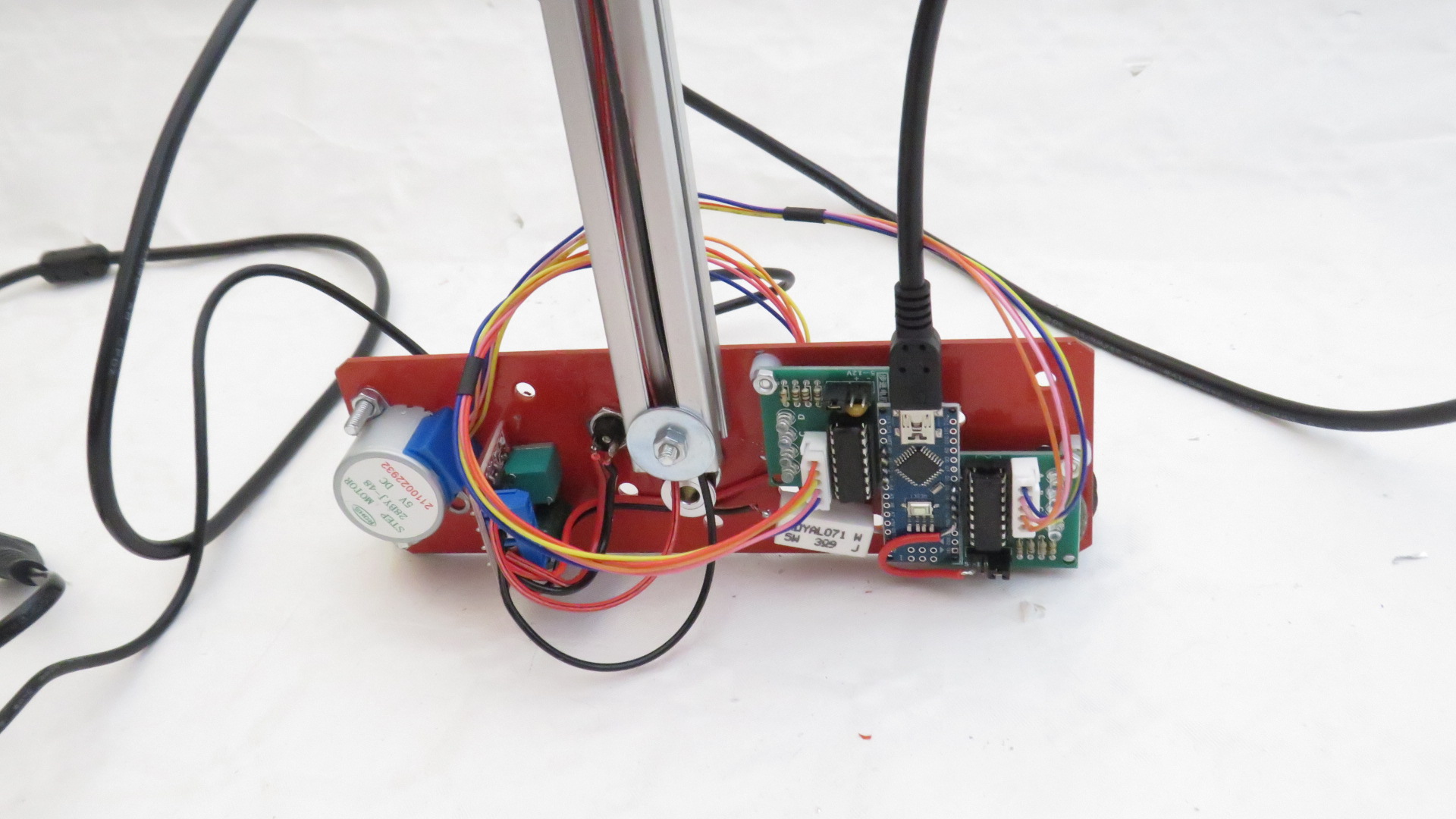

20 Inserire usb
21 Fissare usb con una fascetta per non dannegiare conettore usb

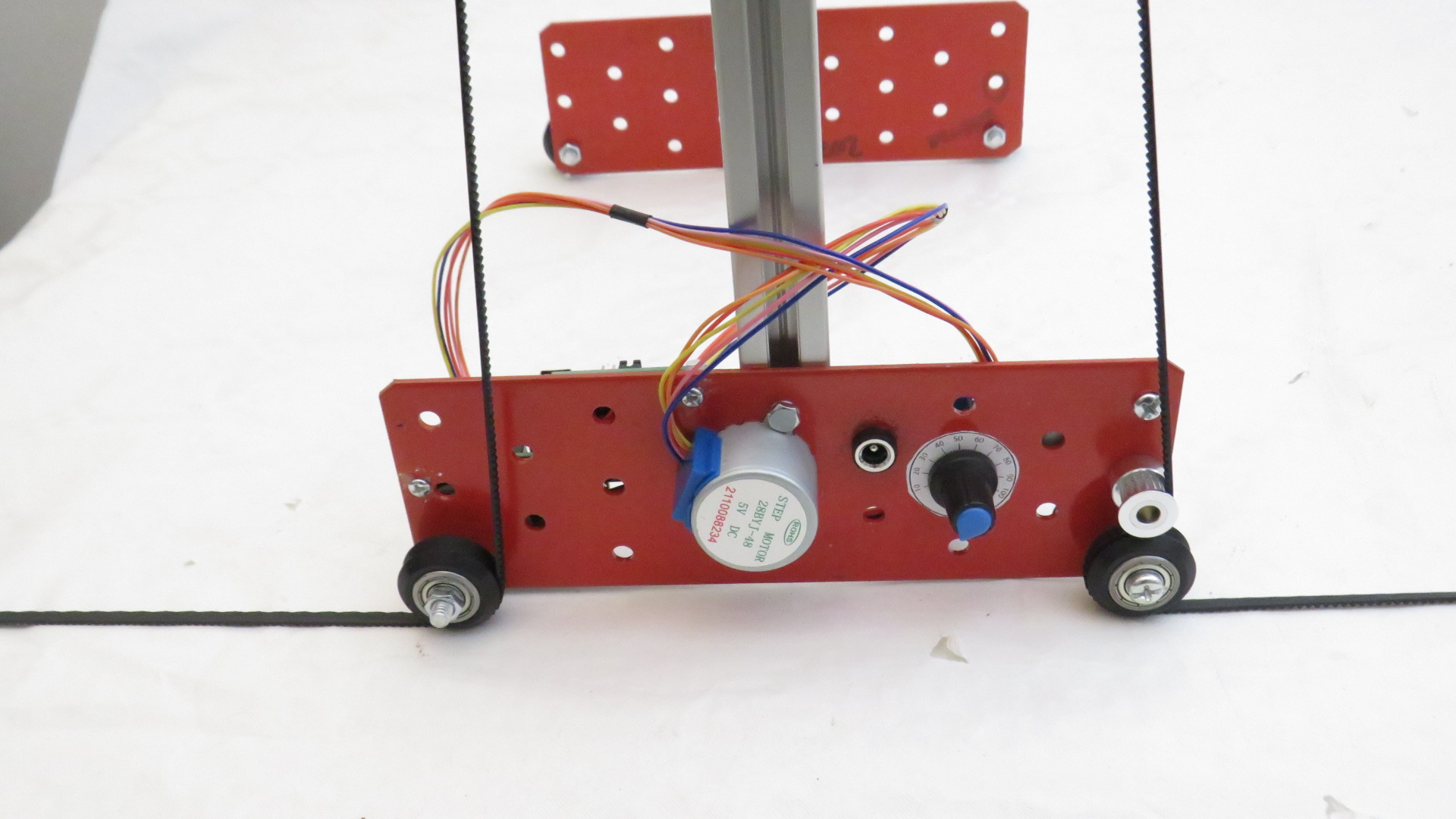

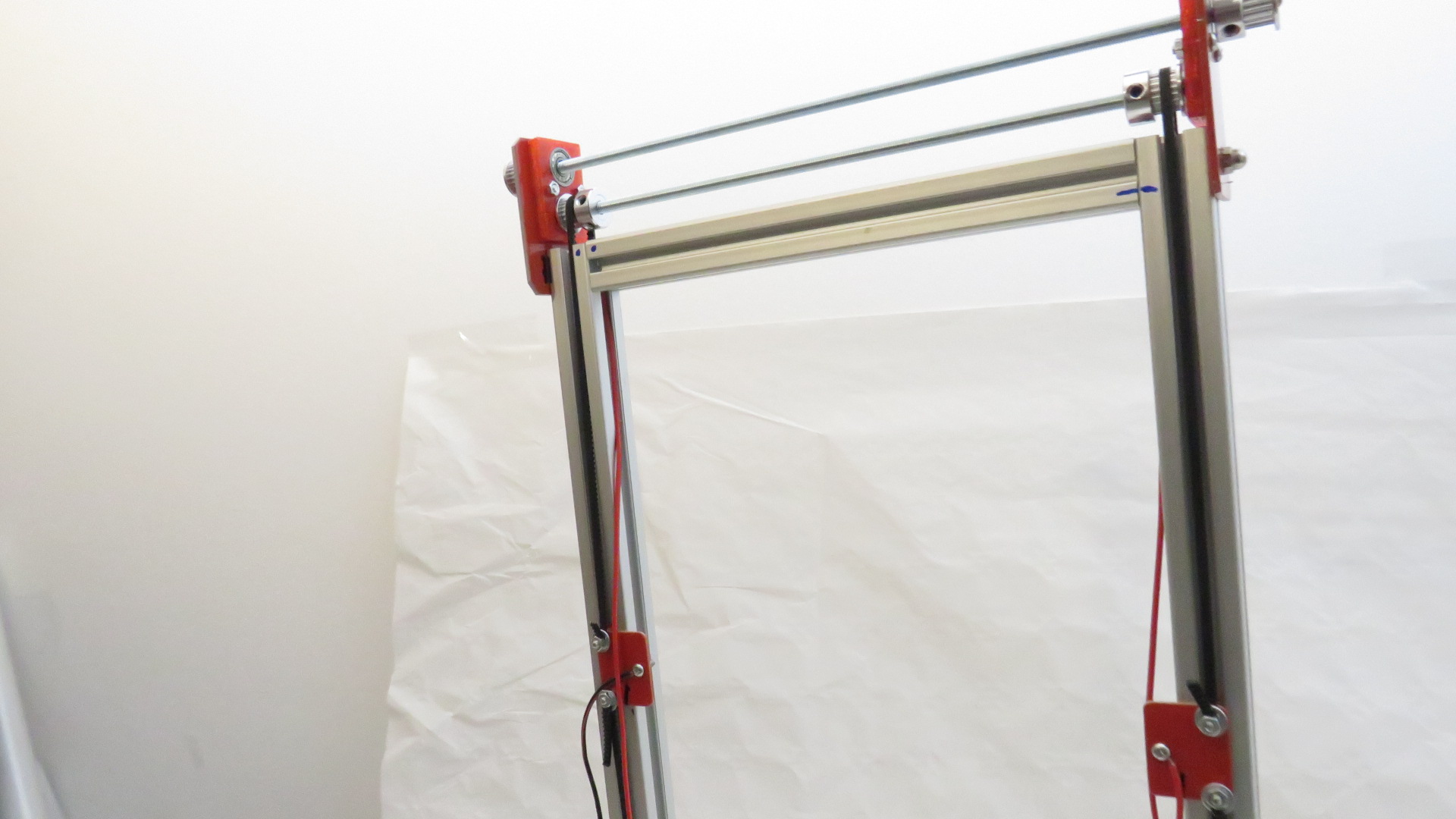

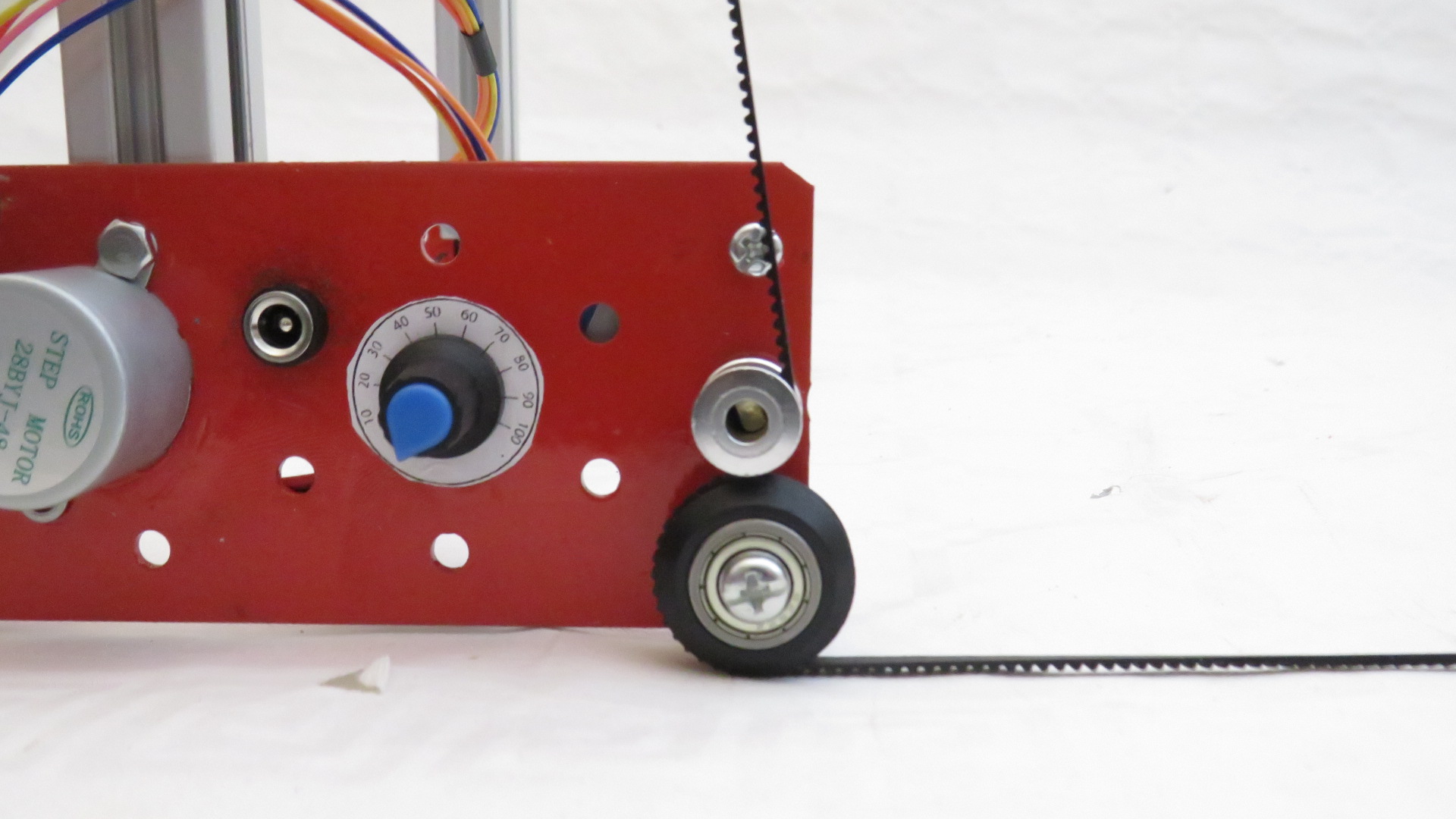

22 Cinghia
23 Cinghia

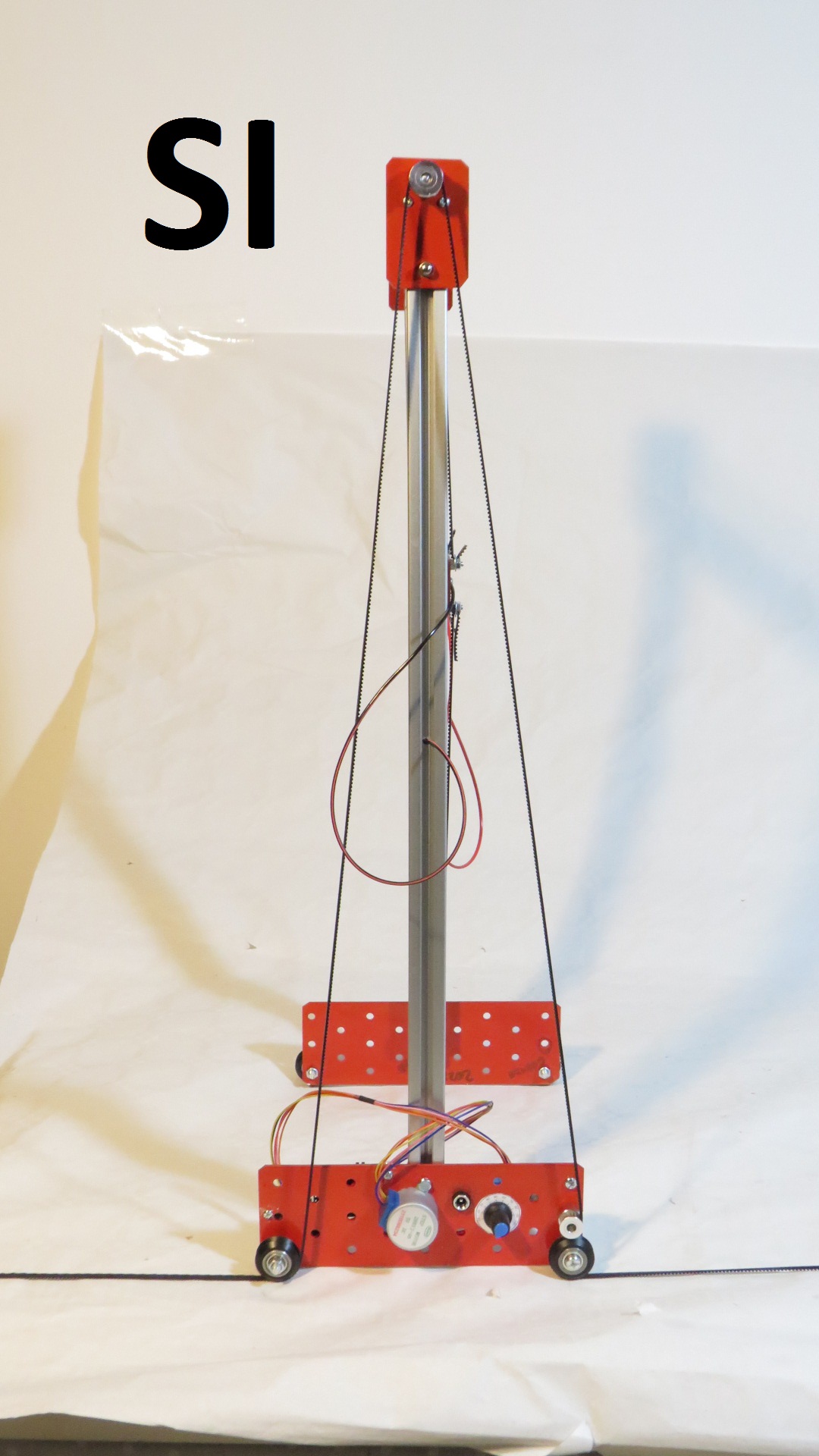

24 Cnc agiustato coretto

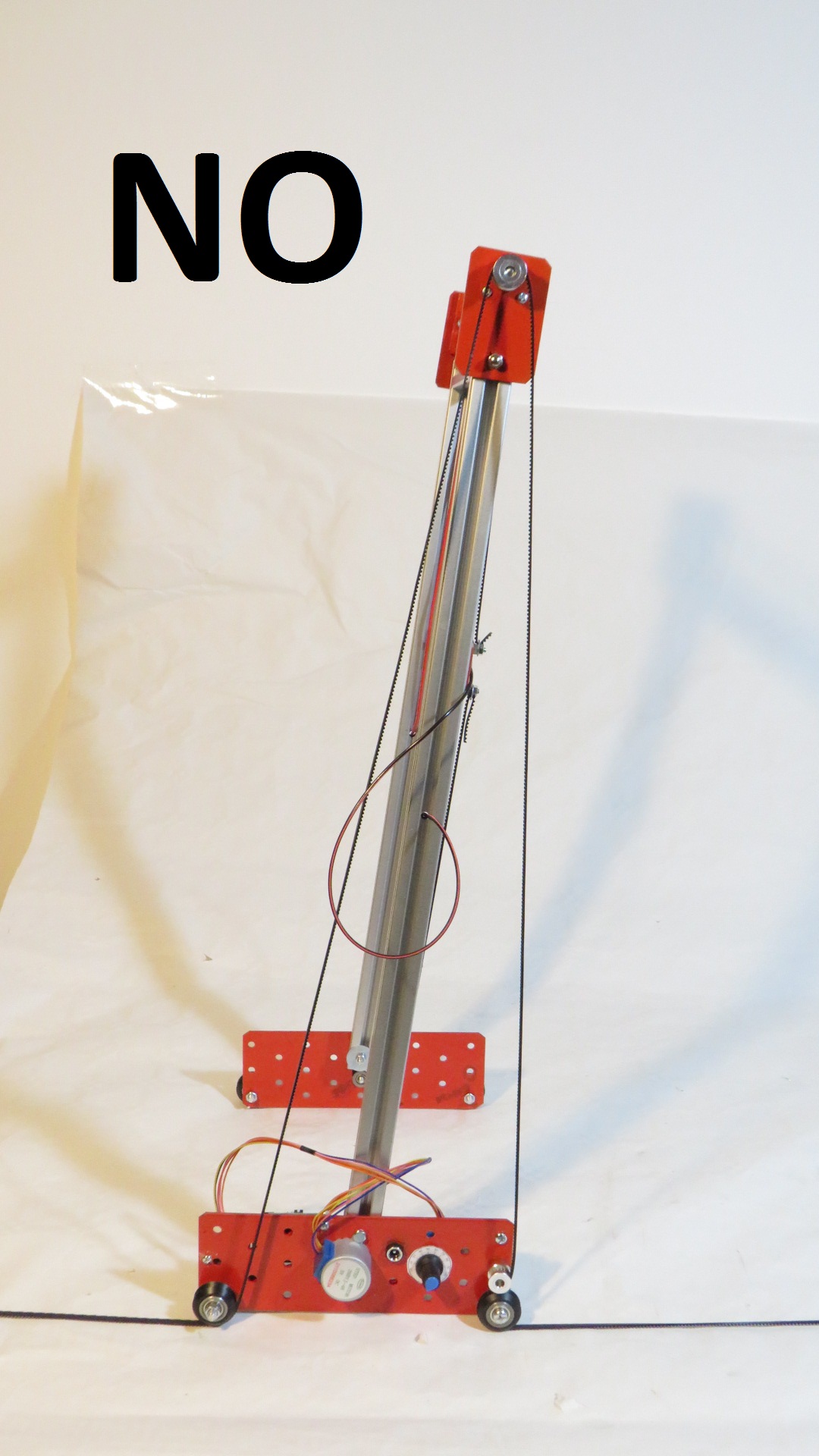

25 Cnc non agiustato coretto

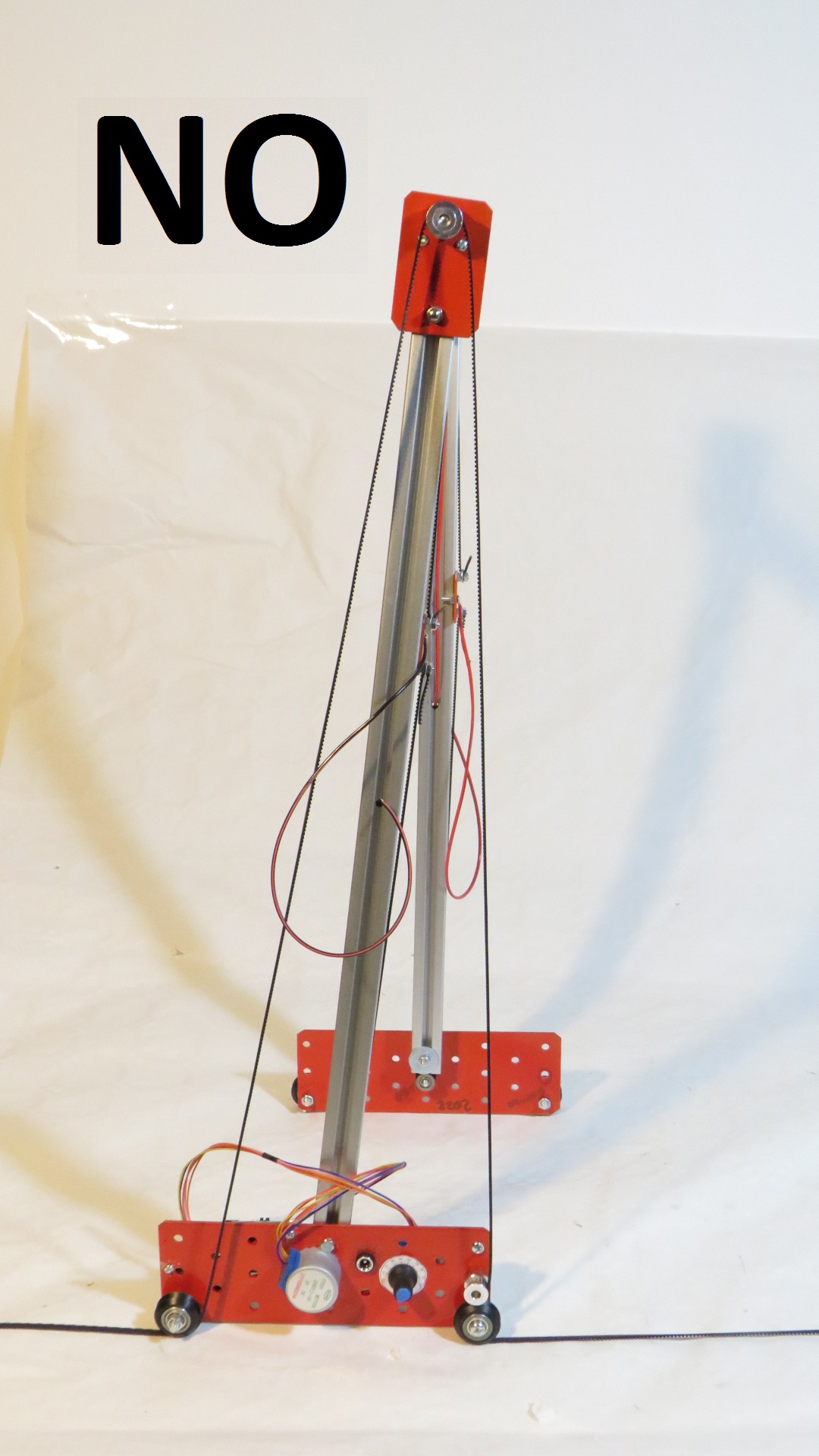

26 Cnc non agiustato coretto

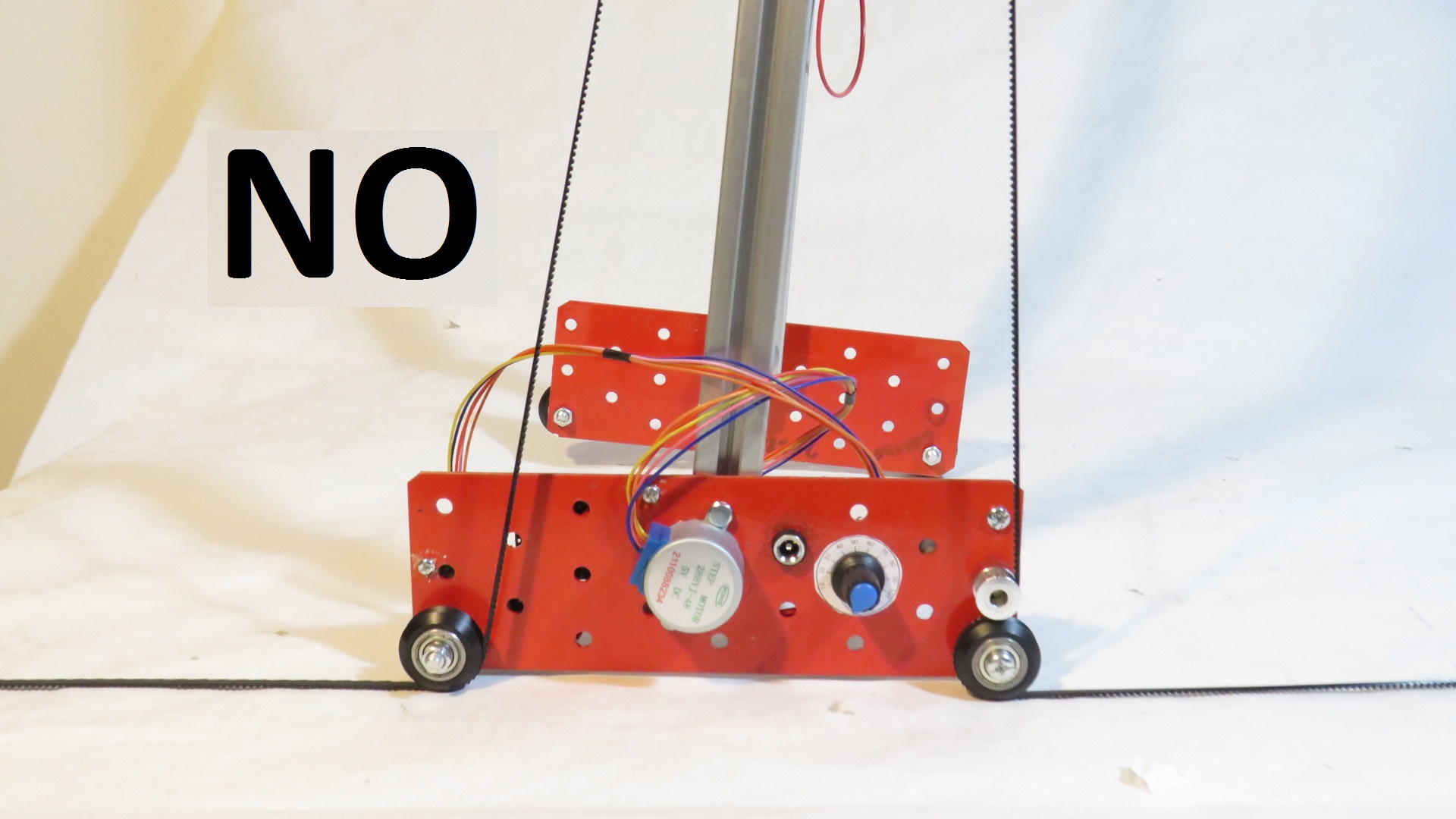

27 Cnc non agiustato coretto
28 Montate a segni

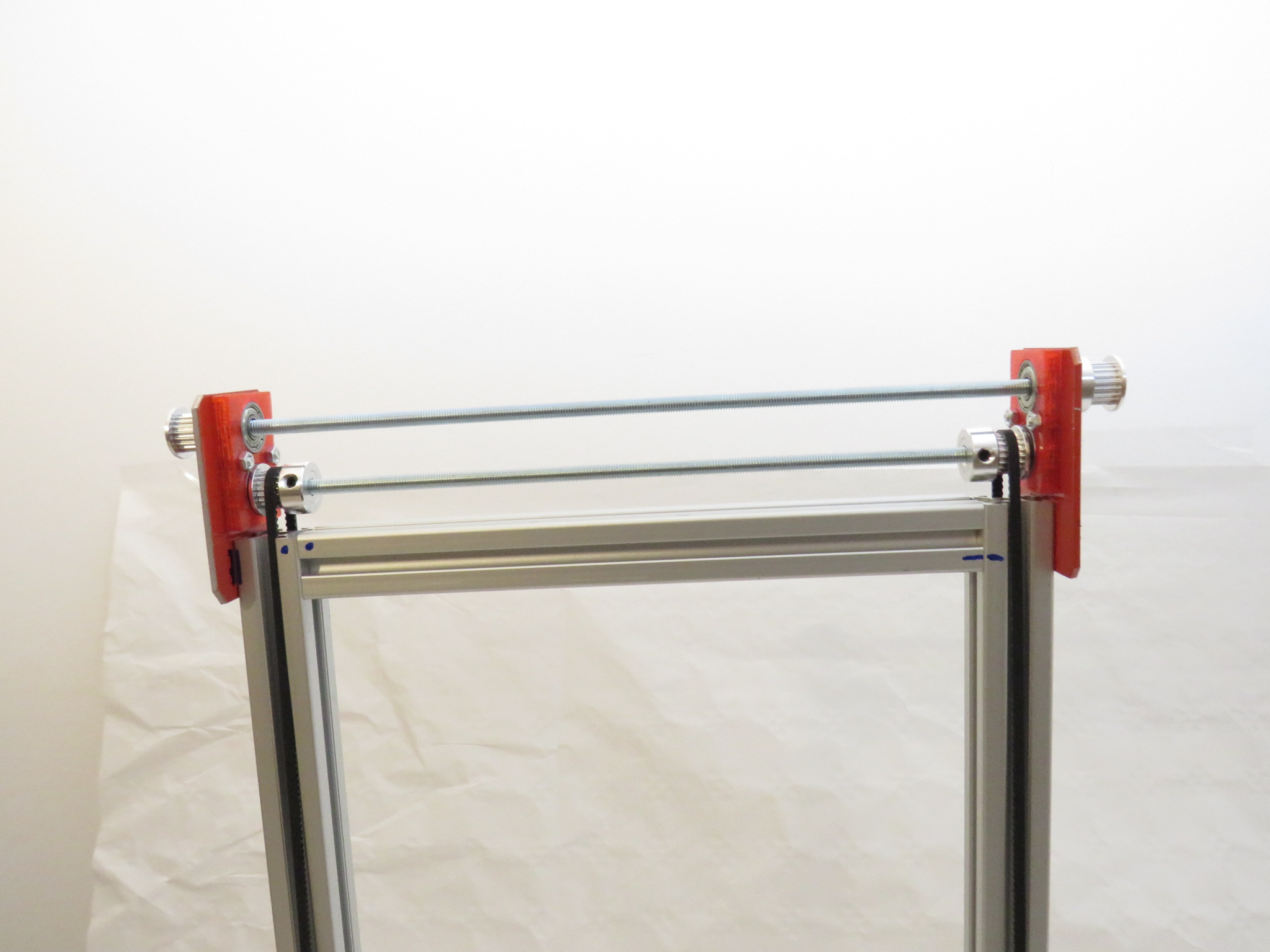

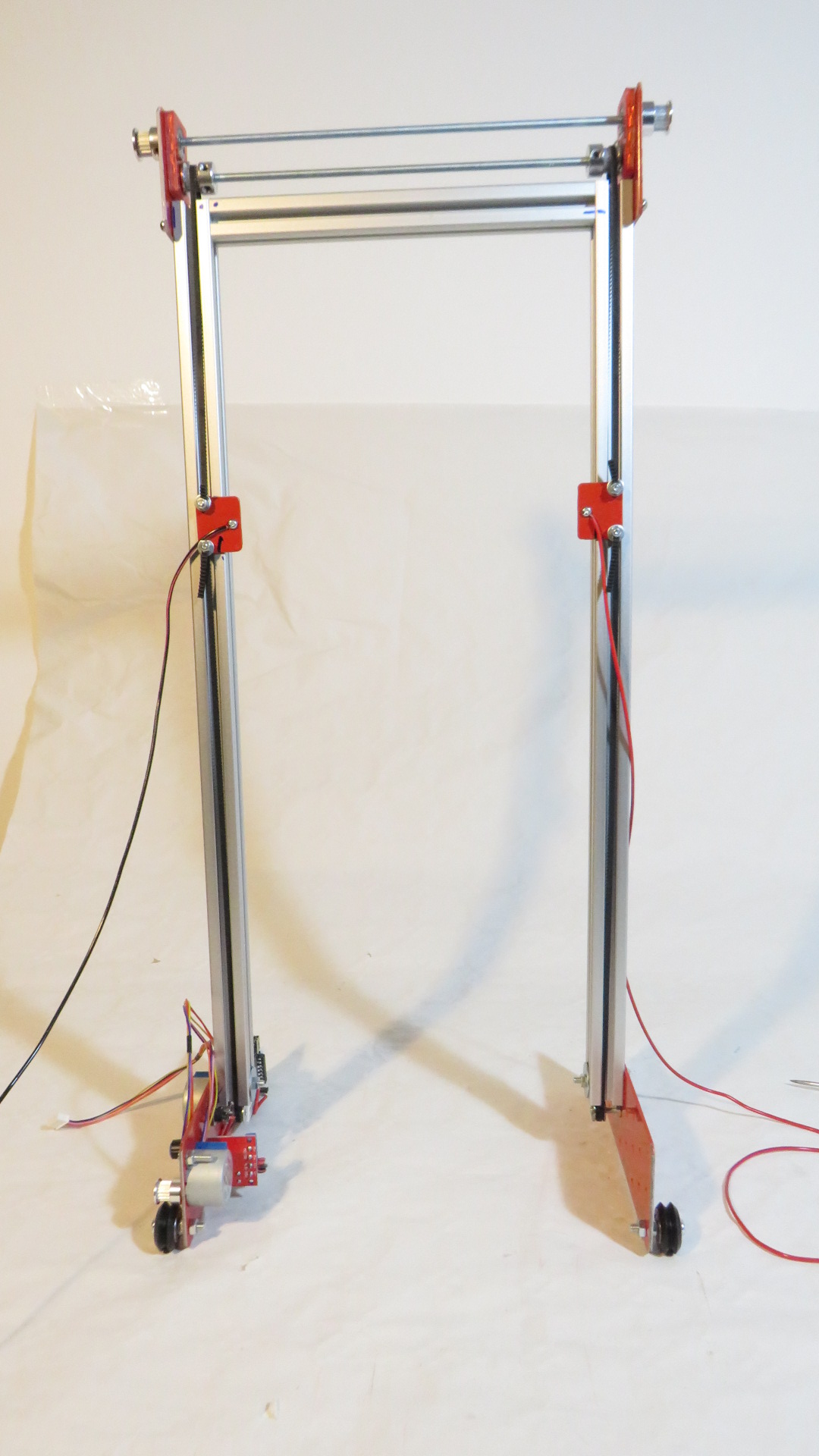

29 Montate a segni

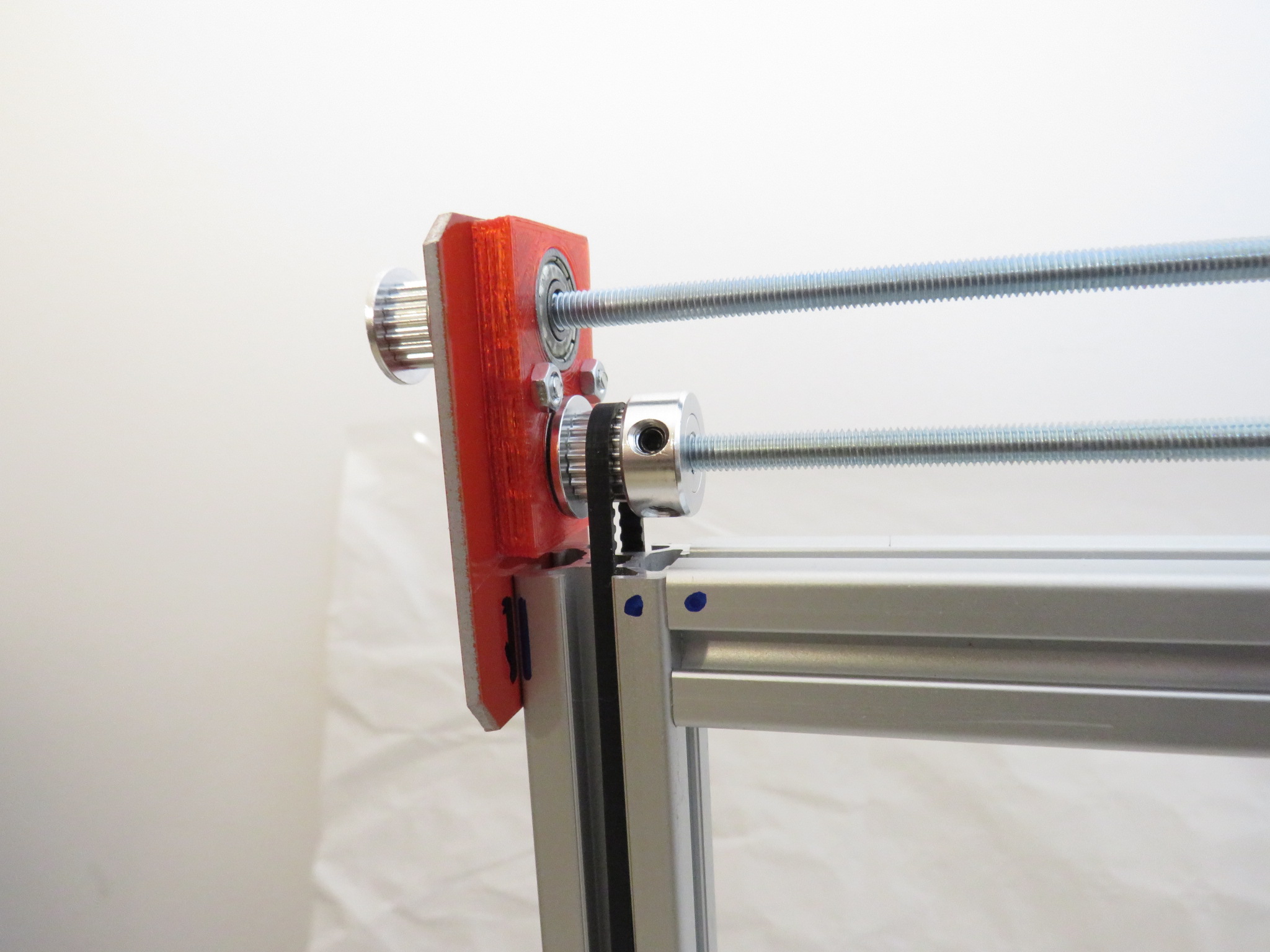

30 Montate a segni
31 Montate a segni

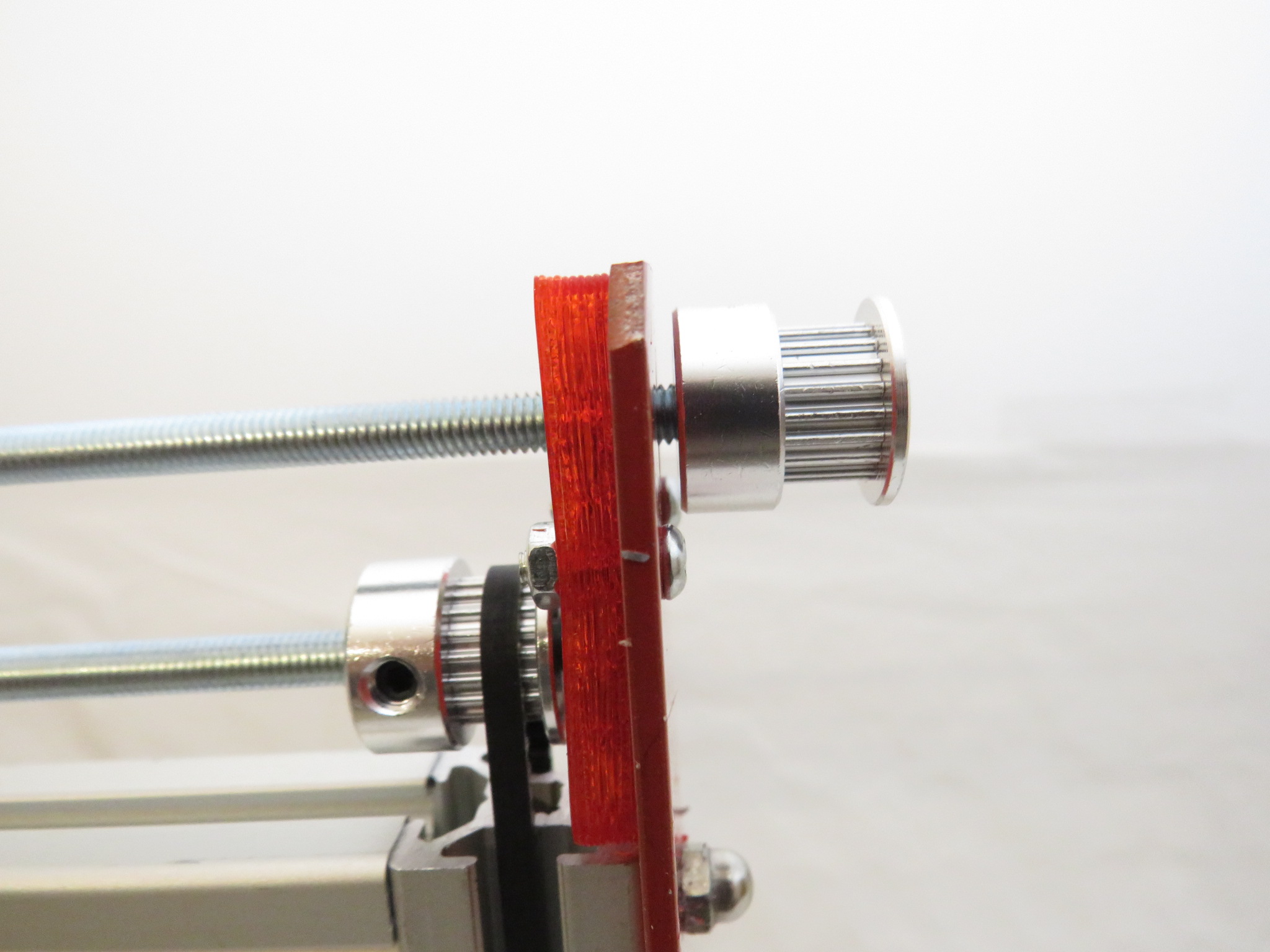

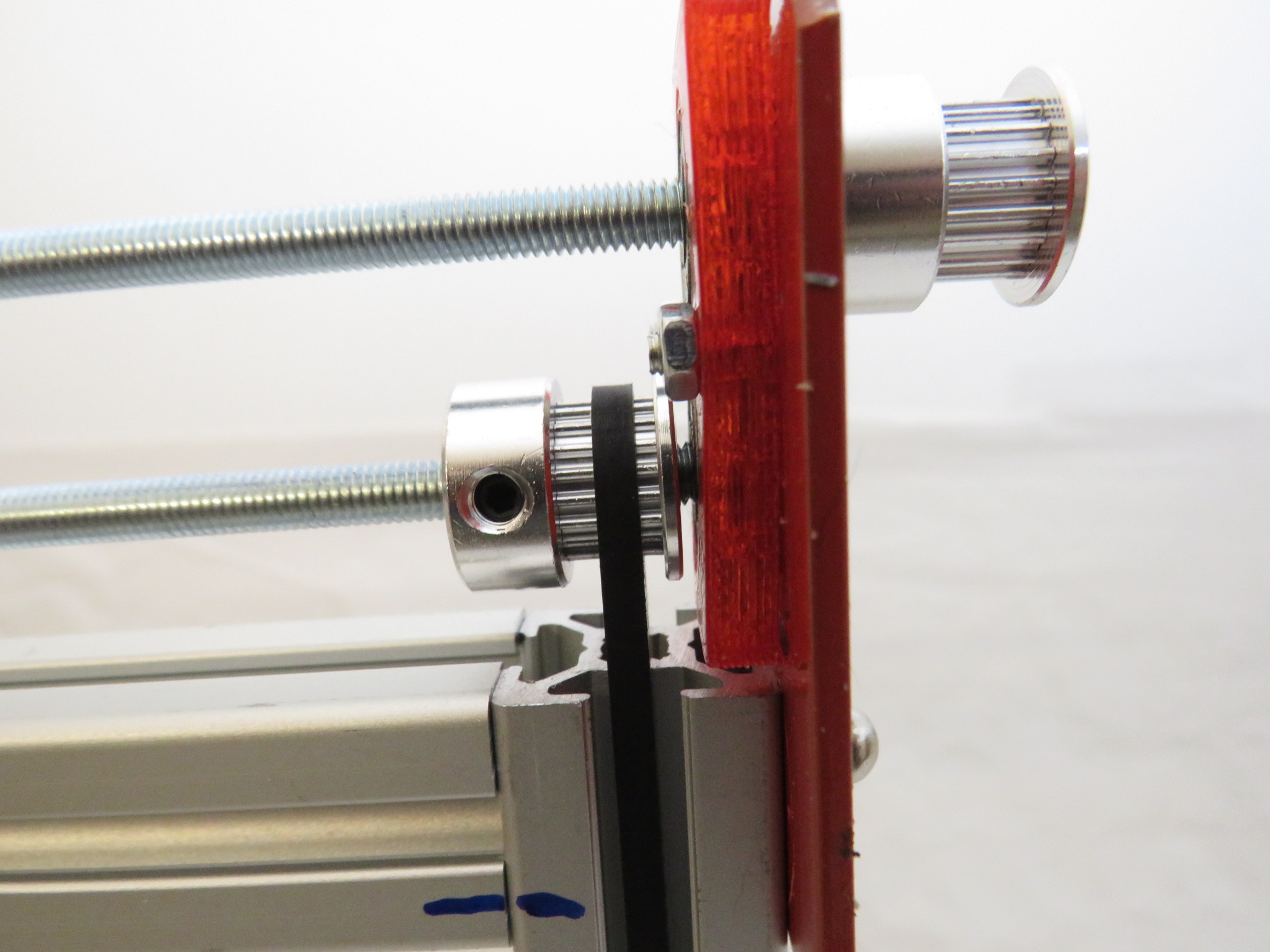

32 Verificare il spazio
34 Verificare il spazio

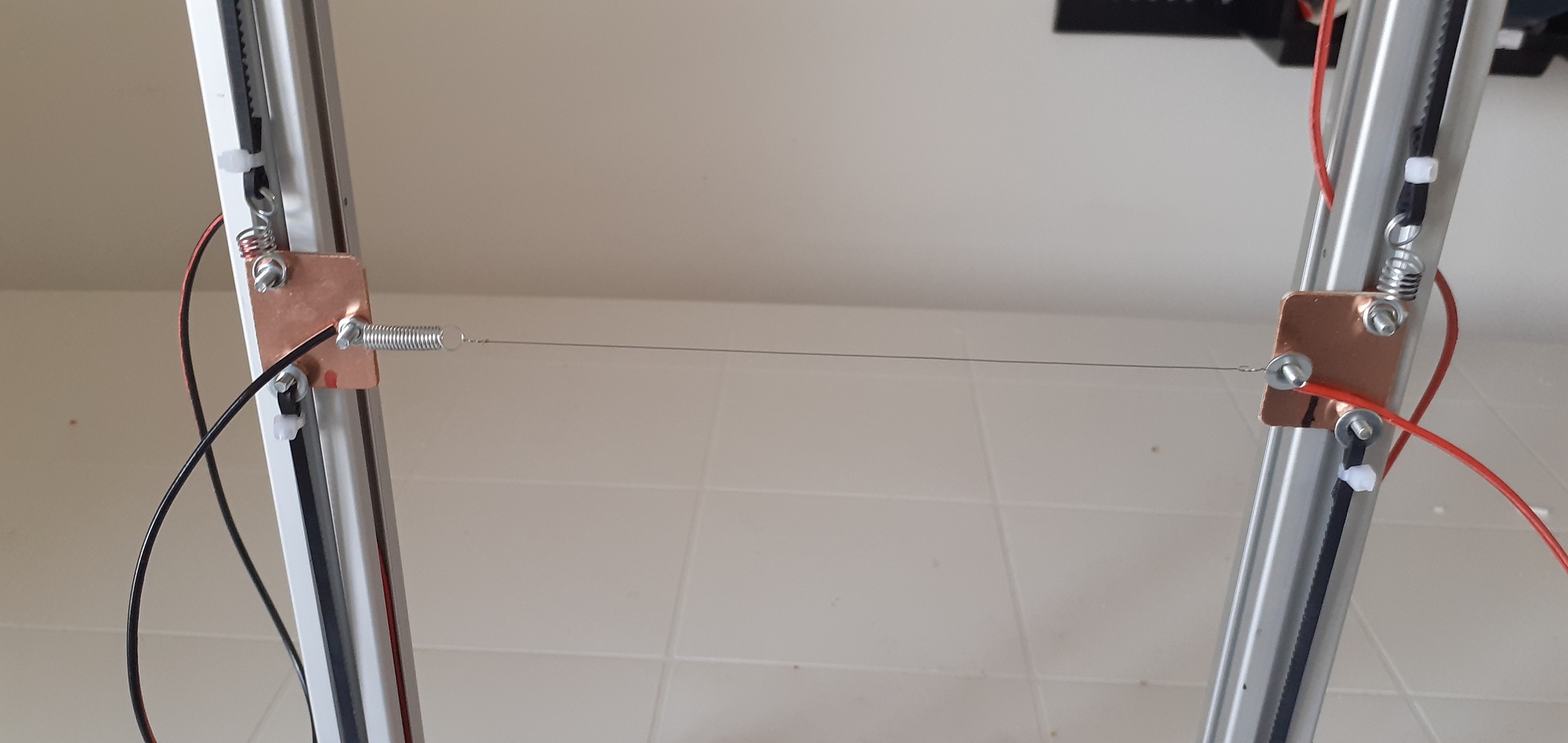

34a Carelli aligneate
35a Carello segno verso sotto
36 Carello segno verso sotto

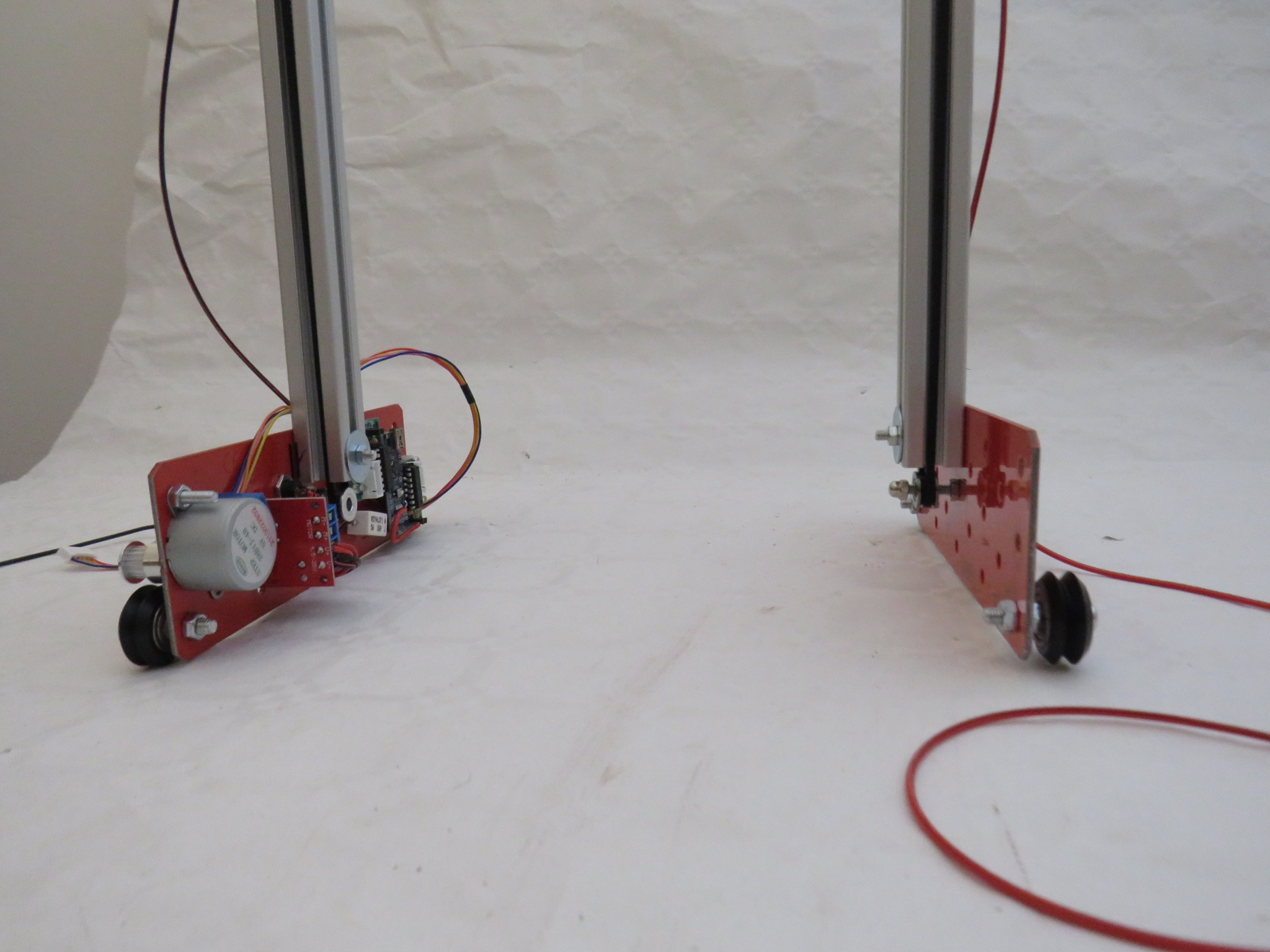

37 Altri immagini

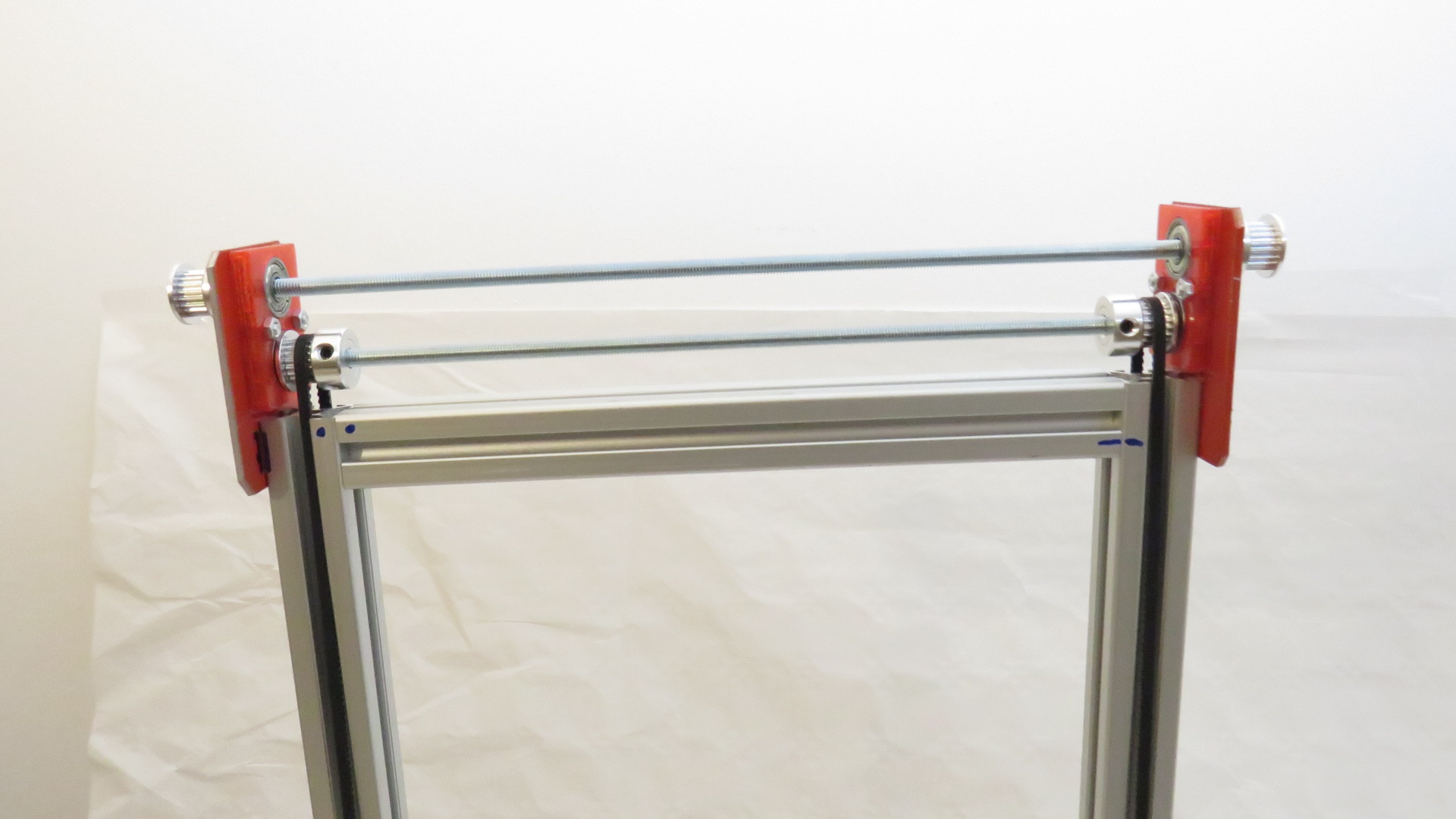

38 Altri immagini

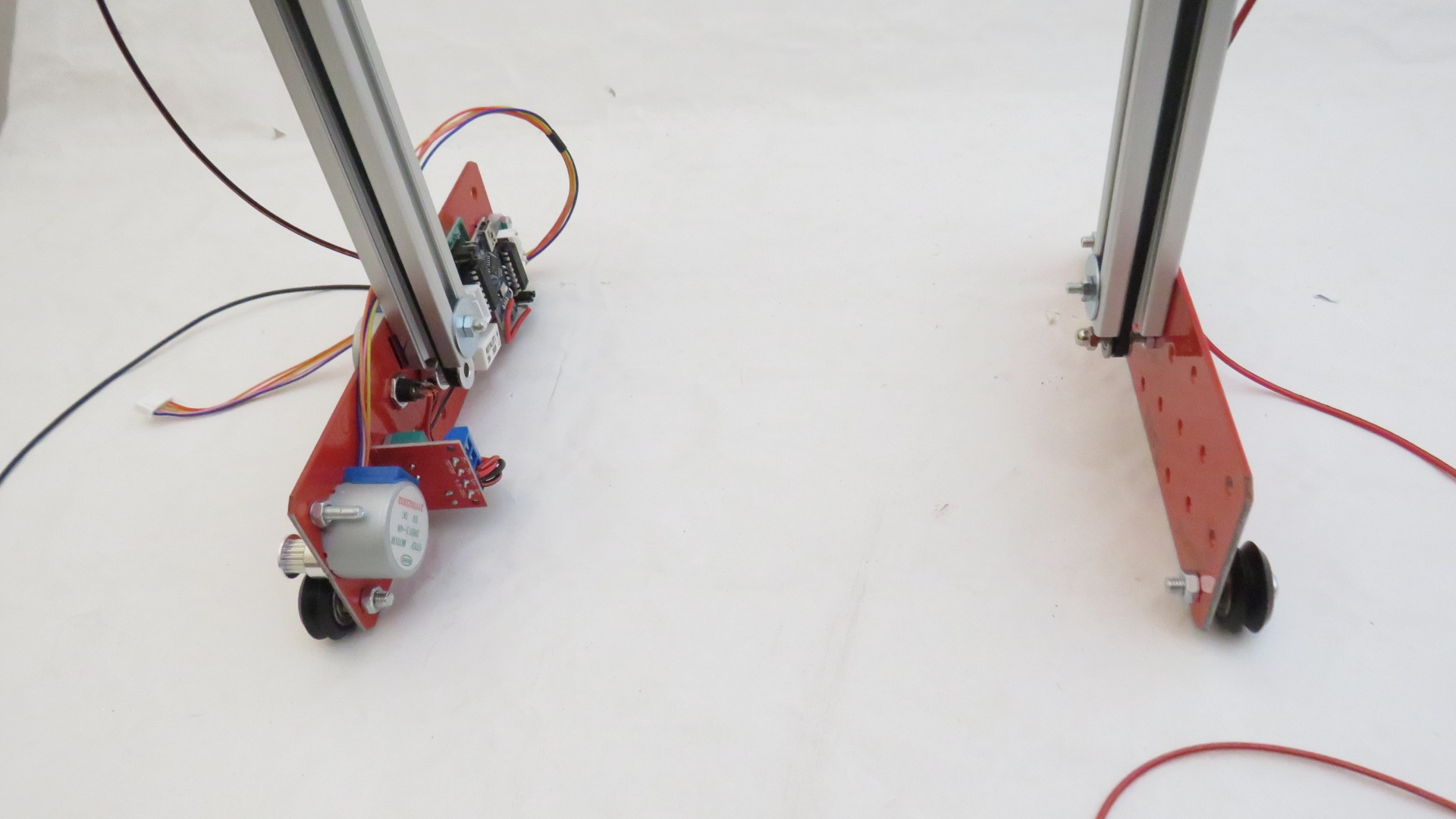

39 Altri immagini
40 Altri immagini

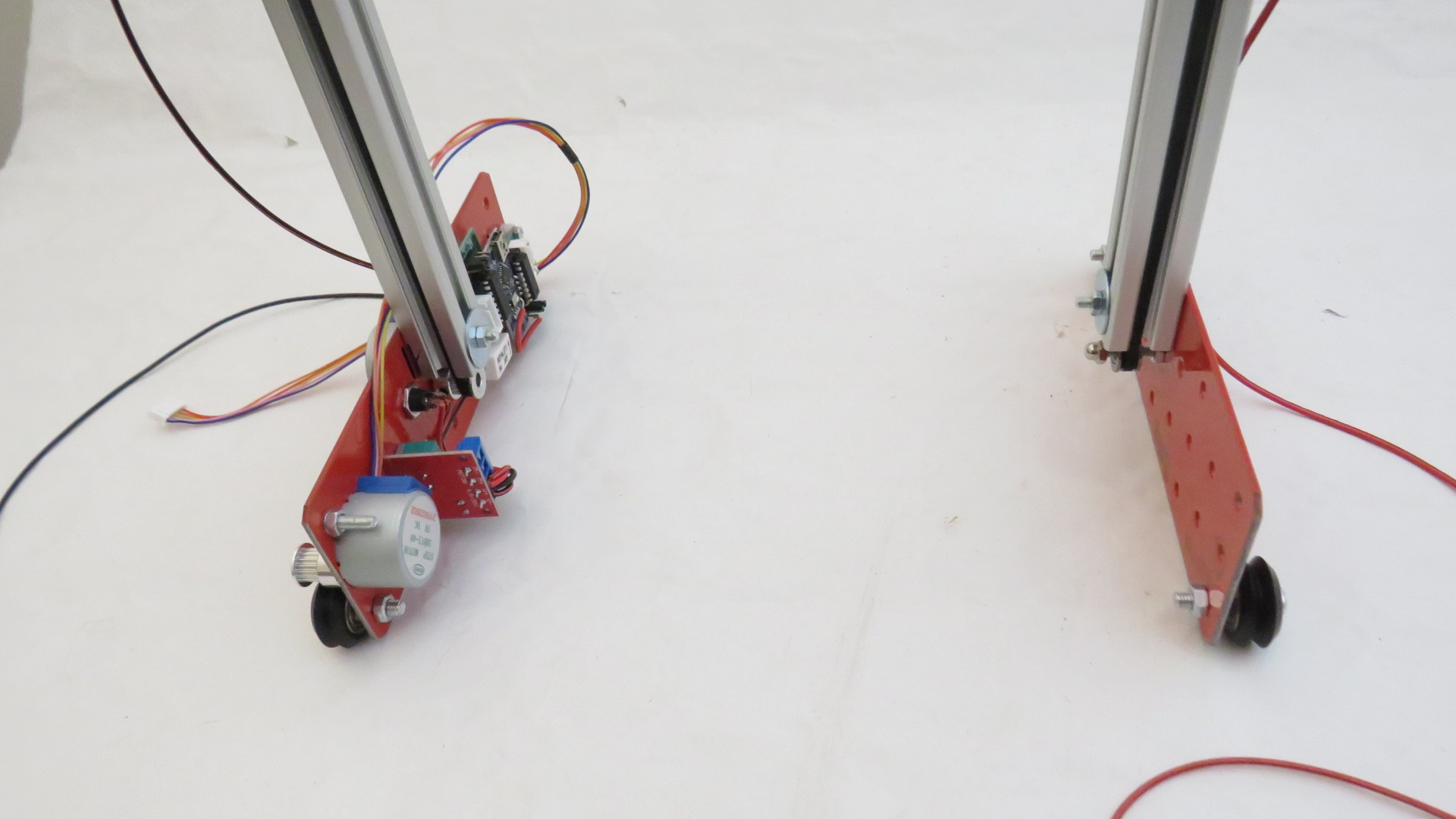

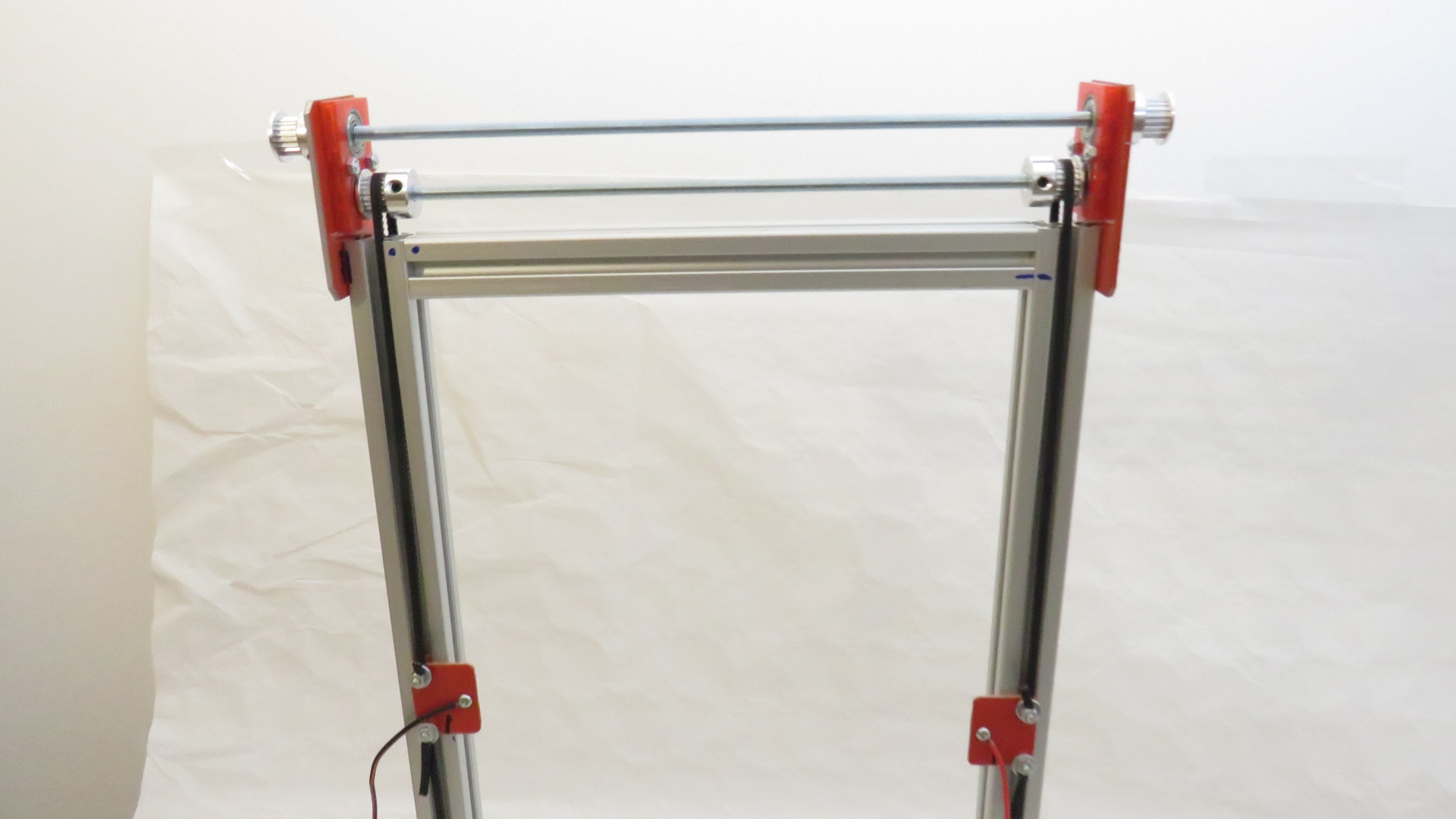

41 Altri immagini

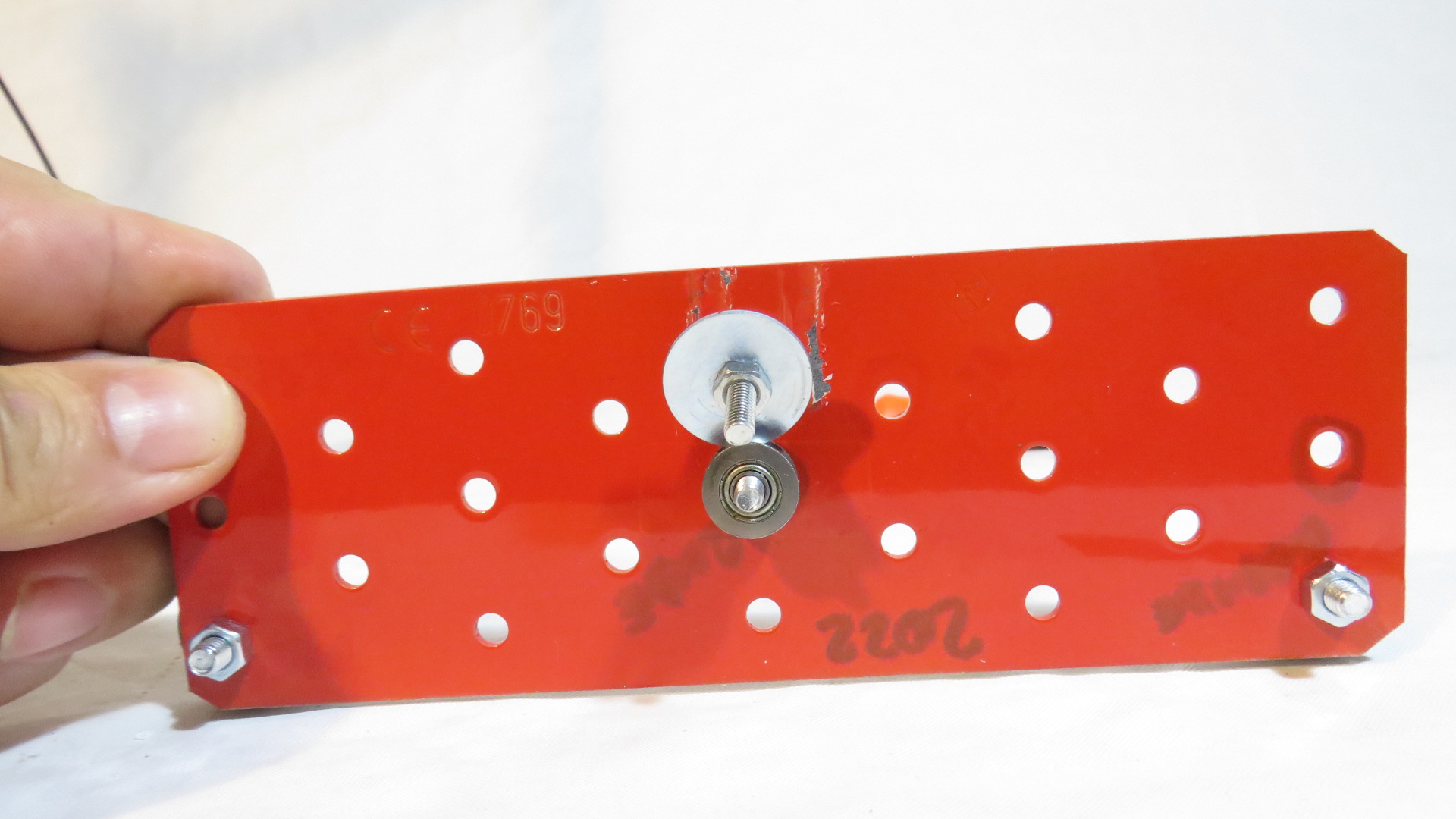

42 Altri immagini

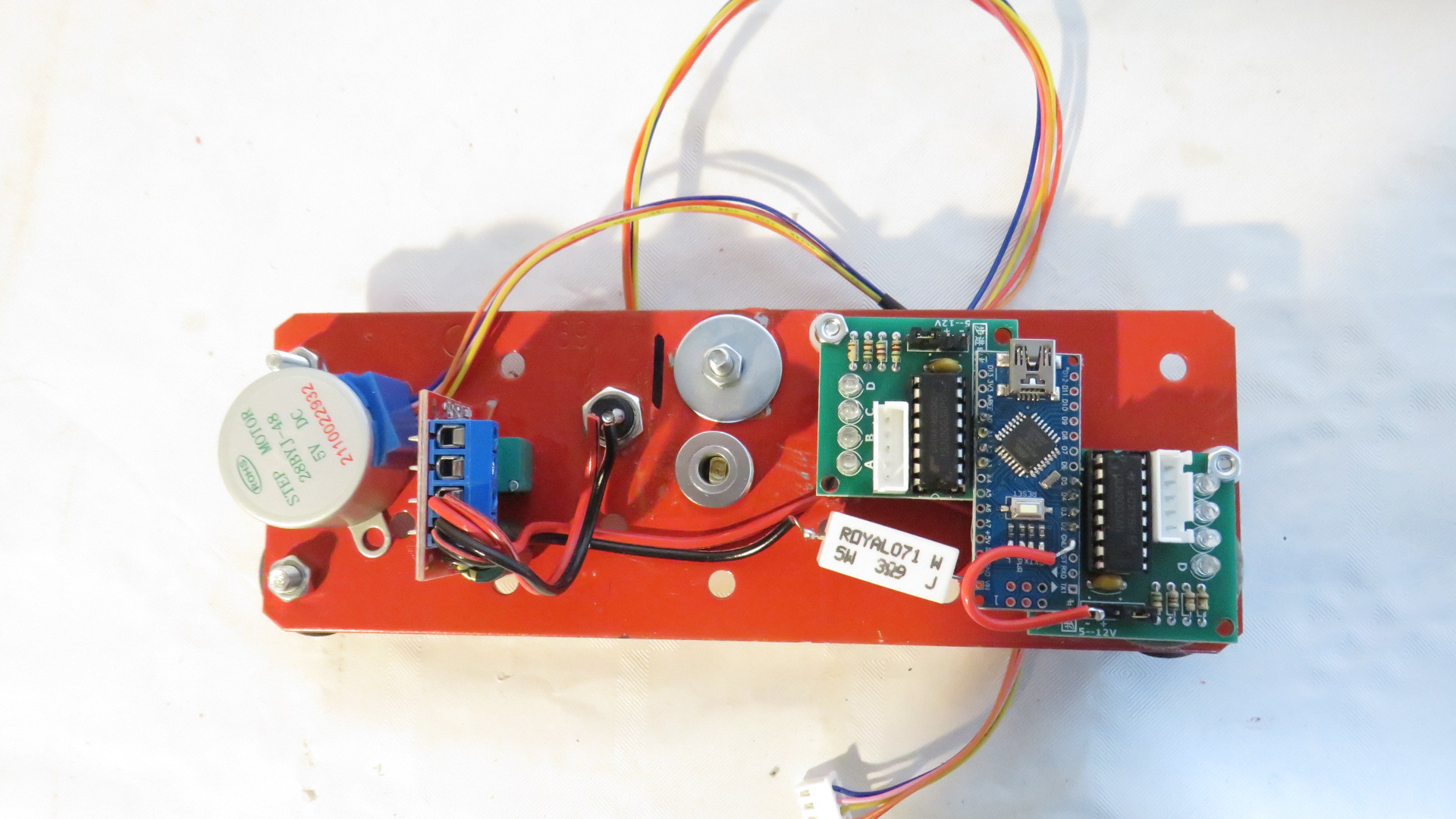

43 Altri immagini

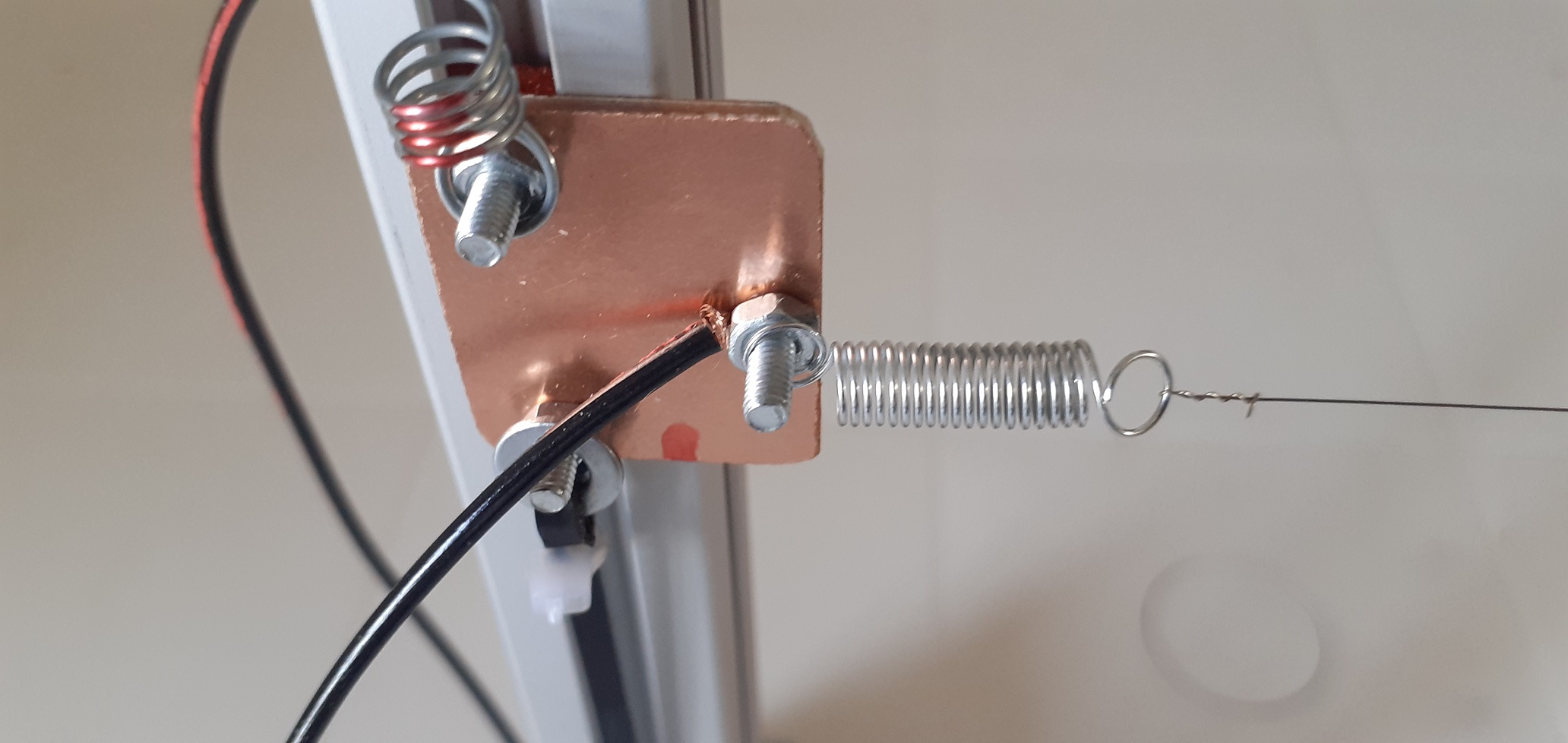

35a Inserire filo caldo

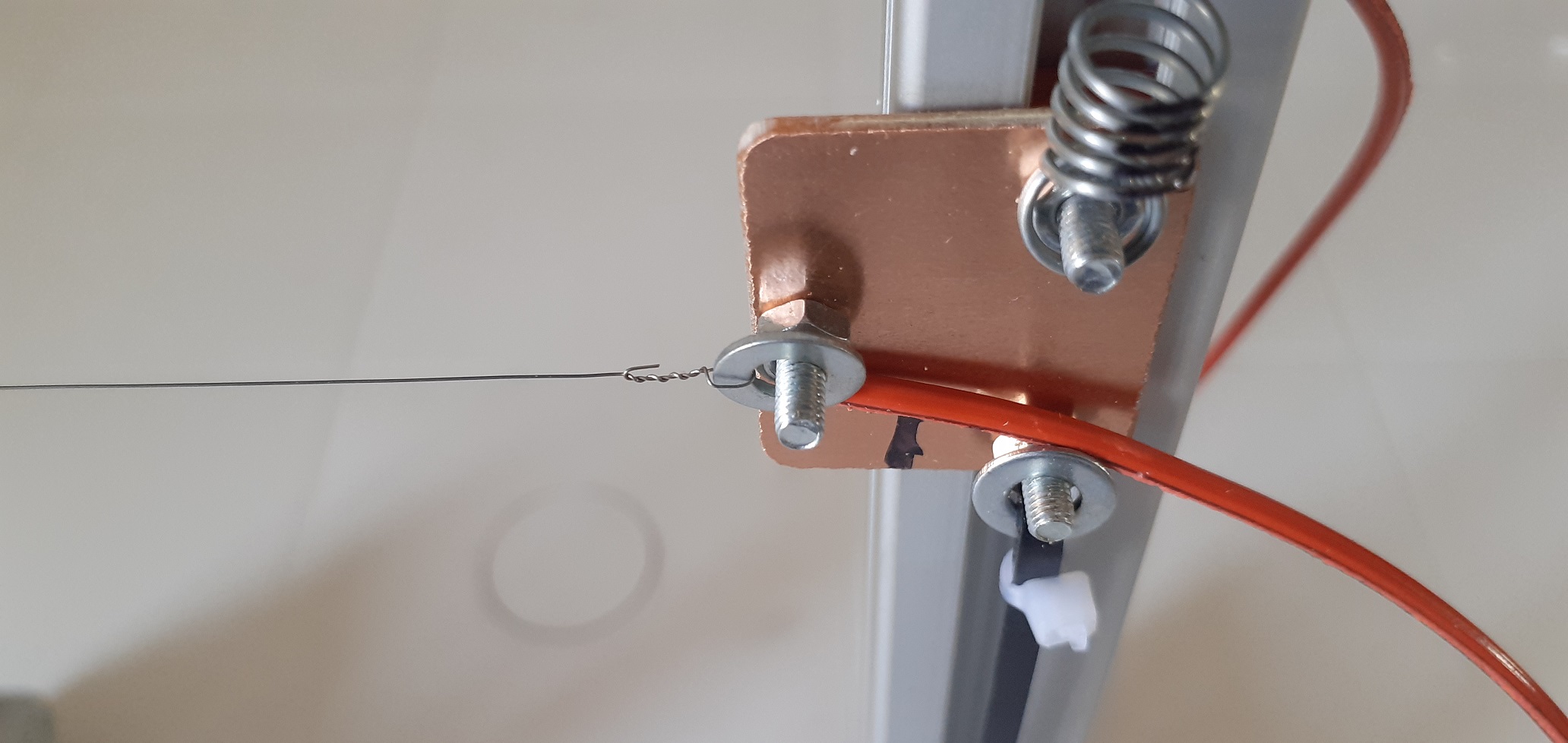

36a Inserire filo caldo

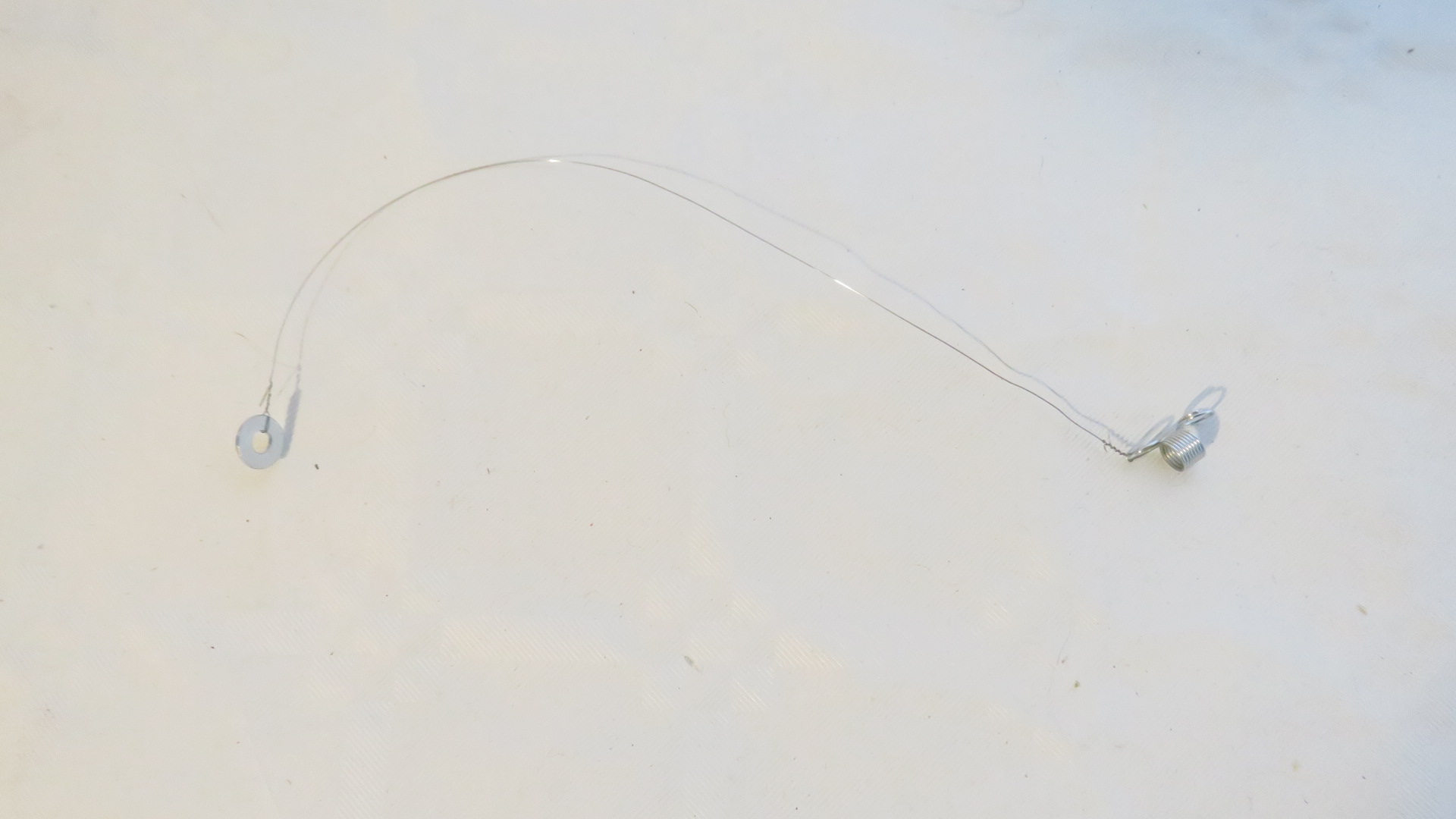

46 Filo Caldo

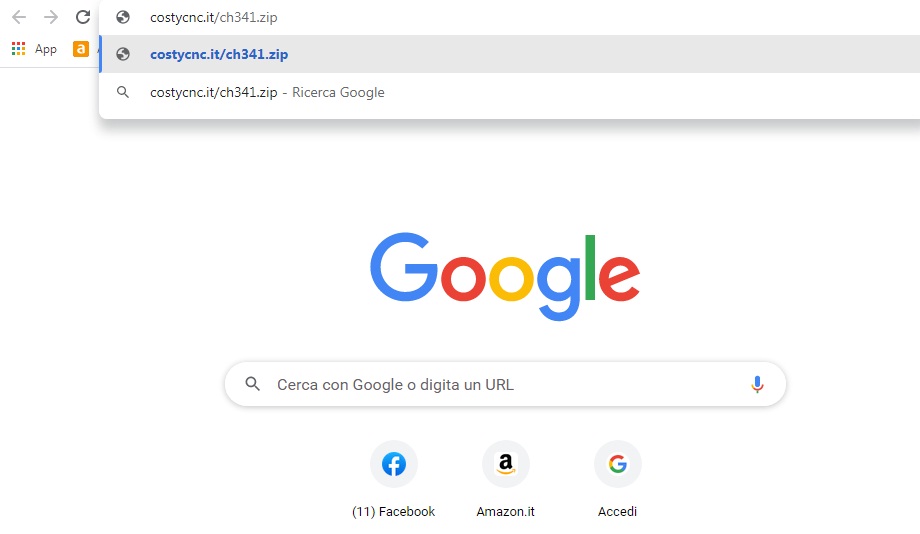

47 Scaricare driver da costycnc.it/ch341.zip

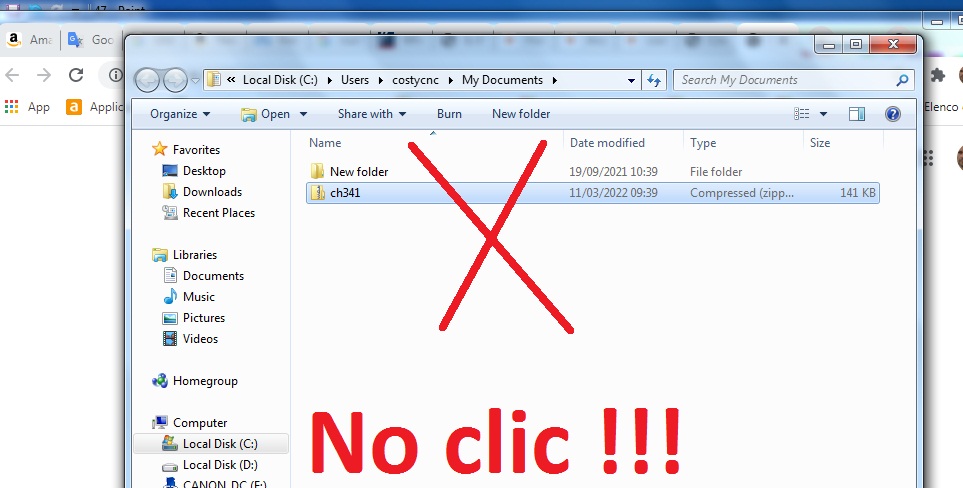

48 Non cliccate cartella compressa

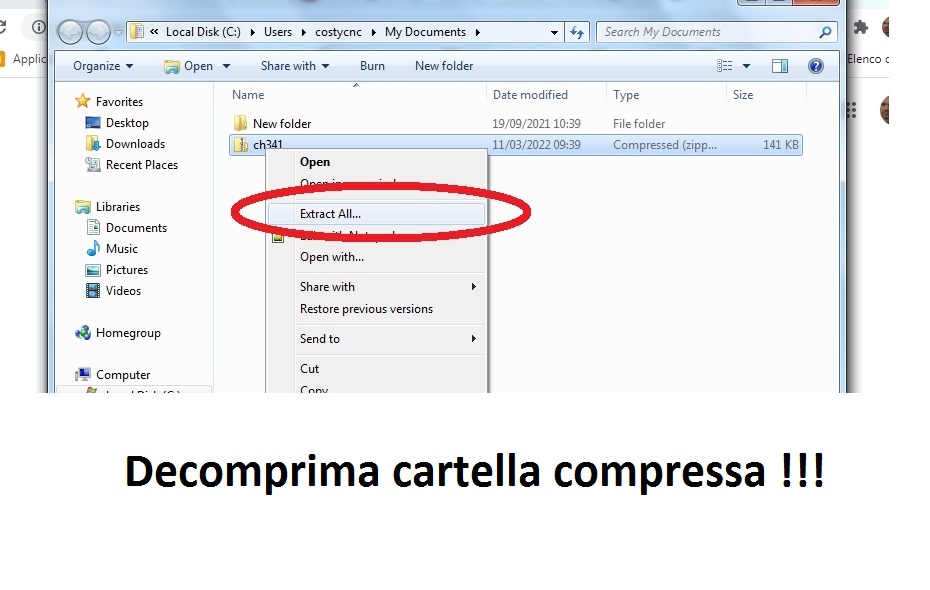

49 Estrai in nuova cartella

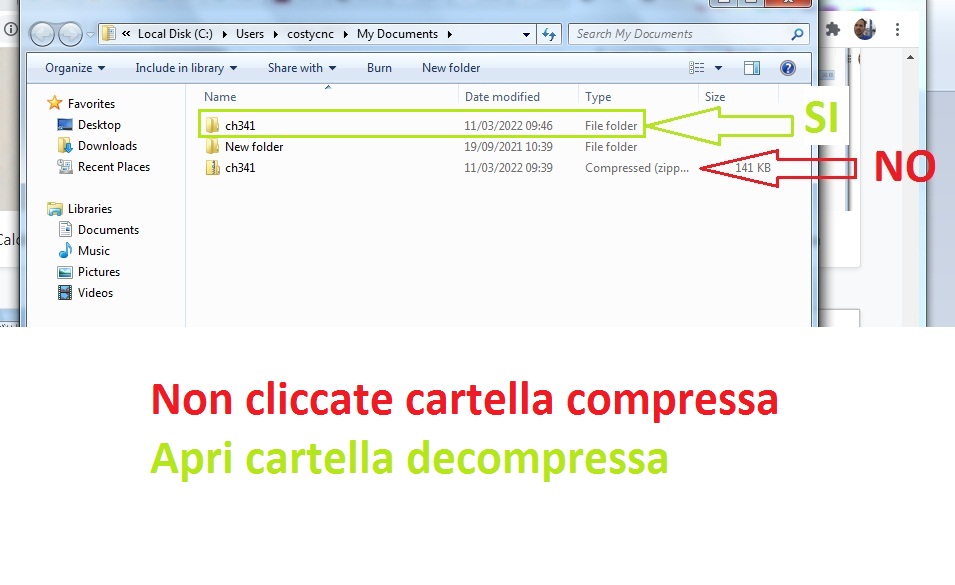

50 Apri nuova cartella decompressa

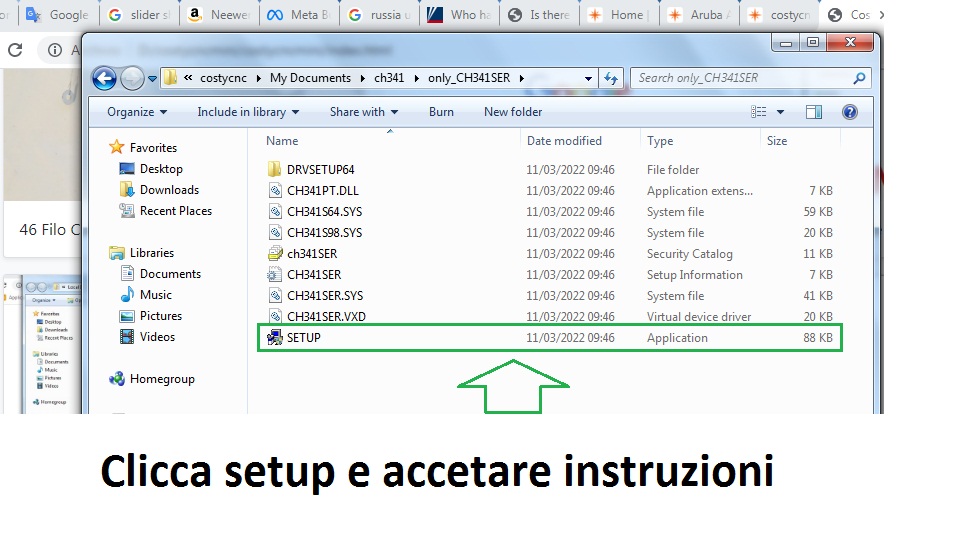

51

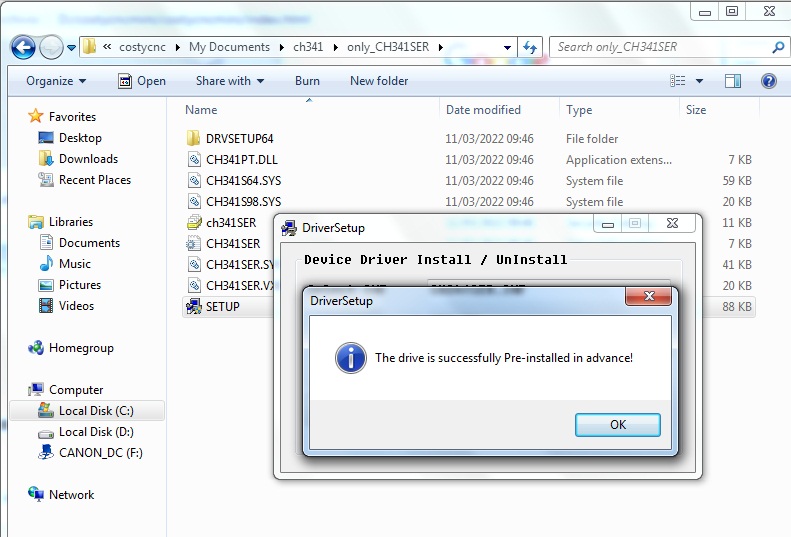

52 Risposta che il driver e installato coretto

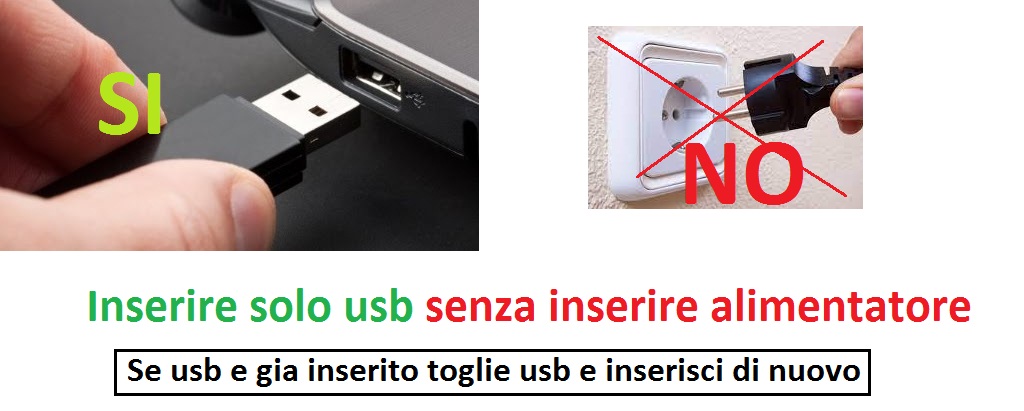

53 Inserire usb senza inserire alimentatore

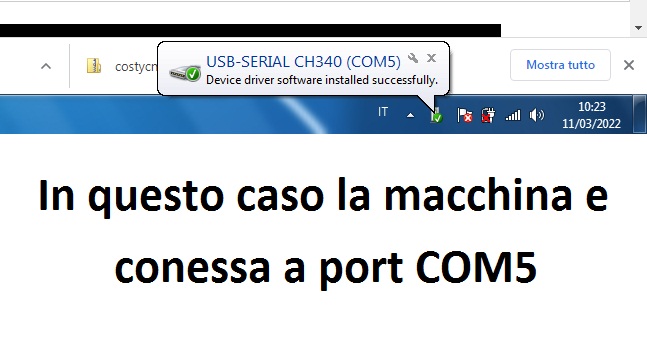

54 Al primo inserimento di usb (no ulteriori!) vi informa a che port e conessa la macchina
Come usare programma costycnc
In video di sopra trovate un videotutorial di come si usa programma costycnc.
Programma lo potete trovare a https://www.costycnc.it/editor insieme con altriprogrammi utili cliccando buttone "Send to machine".
Altrimenti lo potete trovare singolarmente a indirizzo https://www.costycnc.it/cm8
00:00 Intro
01:20 Salvare e caricare immagine
03:50 Cursore zoom
04:20 Ingrandire diminuire immagine
07:00 Velocita taglio
08:00 Simulate
09:05 Save gcode
09:30 Simulate con ncviewer
11:40 Carica gcode
12:00 Copia incolla immagine
12:55 Linee di taglio
14:20 Linee manuale
16:50 Carica gcode
17:40 Connect
19:20 Lascia uno commento
Riccordo che la macchina costycnc taglia polistirolo e prodotta in 3 dimensioni e lo potete comprare da ebay https://https://www.ebay.it/str/costycnc
O da mio site https://www.costycnc.it/prezzi
Pezzi di ricambio https://www.costycnc.it/pezzi
Macchina e facile da usare e tramite programma costycnc il taglio con la macchina costycnc e molto facile.
La pagina con programma https://www.costycnc.it/cm8 o potete salvare in vostro computer come una normale pagina web e usarla senza internet ,offline.
